移动 SoC 如何平衡”高性能”与”长续航”这对根本矛盾？本文从 ARM big.LITTLE 的硬件架构出发，逐一拆解 Cluster 迁移、CPU 迁移、Global Task Scheduling 三种软件执行模型和五种任务迁移机制，完整揭示操作系统调度器在异构核心间做决策的底层逻辑。

1. 移动处理器的性能与功耗悖论

现代移动软件栈对处理器提出了相互矛盾的双重需求：一方面，游戏、视频渲染等场景需要极高的峰值性能；另一方面，音频播放、后台同步等低强度任务必须极度省电。传统设计的困境在于：单一微架构处理器不可能同时满足高性能和高能效这两端。用高性能核处理低强度任务会白白浪费能量、缩短电池续航；而在高性能场景中，核心又受制于热约束（thermal bounds）无法持续运行在最高频率。

ARM 给出的答案是 big.LITTLE 技术——将高能效”LITTLE”核心与高性能”big”核心耦合在同一系统中。它属于异构多处理（Heterogeneous Multi-Processing, HMP）的一种实现。

AMP, SMP和HMP的对比如下：

特征 AMP (Asymmetric Multi-Processing) SMP (Symmetric Multi-Processing) HMP (Heterogeneous Multi-Processing)
核心类型 可以完全不同 完全相同 不同性能等级（big + LITTLE）
指令集兼容性 可以不同（如 Cortex-A + Cortex-M） 一致（同一 ISA） 100% 一致（通常同为 ARMv8-A）
核心能力 差异很大 等价 有性能差异
Cache 一致性 通常不要求（也可能有） 必须支持一致性 通常全部核心在同一一致性域内
操作系统 每个核心可能运行独立 OS 所有核心运行同一 OS 镜像 所有核心运行同一 OS 镜像
调度方式 静态分配，软件决定任务在哪个核 OS 自动负载均衡 OS 根据性能/功耗选择核心
OS 视角 多个独立执行单元 多个等价 CPU 多个能力不同的 CPU
典型场景 Cortex-A + Cortex-M 8× Cortex-A53 4× Cortex-A53 + 2× Cortex-A73
任务迁移 通常不迁移 任意迁移 可以迁移，但需考虑代价
主要目标 分工协作 提升吞吐 平衡性能和功耗

核心前提是简洁的：big 和 LITTLE 共享相同的 ISA，软件同一份二进制可在两类核心上不加修改地运行。操作系统根据性能需求将线程动态分配到 big 或 LITTLE 核上——需要峰值性能时运行在 big 核上，其余大部分时间在 LITTLE 核上执行。

要理解操作系统如何做出这个”该用大核还是小核”的决策，我们必须先从硬件层面的耦合方式入手。

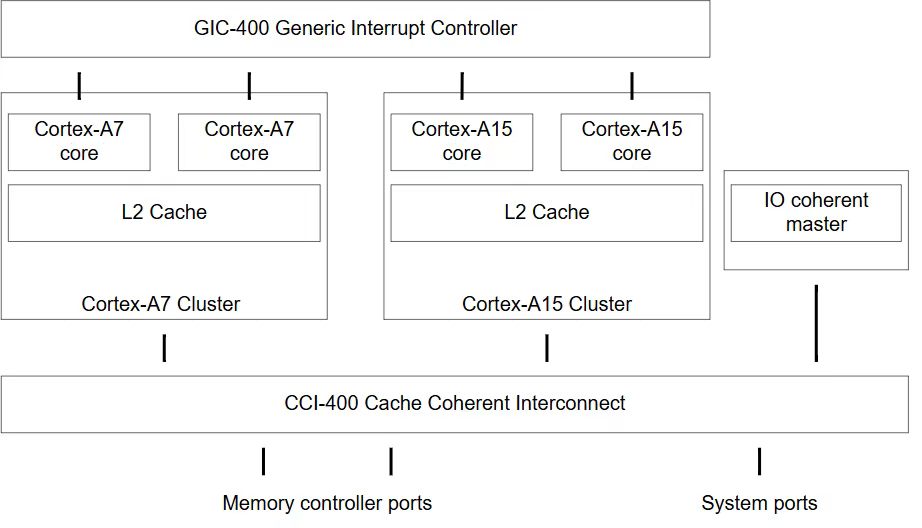

2. big.LITTLE 系统的物理架构

要理解操作系统调度器如何在 big 和 LITTLE 核心之间迁移任务，必须先了解底层硬件的三项基础设施：两种核心的 ISA 一致性如何保证软件兼容、Cache 一致性如何让数据迁移透明高效、以及中断控制器如何让中断在异构核心间自由路由。这三者分别对应软件兼容性、数据通路和事件分发——缺一不可。

2.1 核心组成与 ISA 一致性

big.LITTLE 系统中的两类核心共享相同的指令集架构（ISA），差异仅在于内部微架构——这种微架构层面的设计取舍赋予了它们截然不同的功耗和性能特征。所有核心硬件 Cache 一致，同一份应用二进制不经修改即可在任一类型核心上运行。

典型的配置以 Cortex-A7 作为 LITTLE 簇、Cortex-A15 作为 big 簇。LITTLE 簇负责处理音频播放、页面滚动、OS 事件等低强度、常驻后台的任务，big 簇则在游戏、视频处理等场景下投入运行。

2.2 硬件 Cache 一致性：CCI-400 的角色

在 big 和 LITTLE 簇之间迁移任务时，数据必须透明且高效地转移。如果缺乏硬件一致性支持，跨簇数据传输只能经过主存——这在速度和功耗上都是灾难，而且需要复杂的 cache 维护软件来保证数据正确。

ARM 通过 CoreLink CCI-400（Cache Coherent Interconnect）提供硬件一致性支持。CCI-400 实现了 MOESI 协议，使得大数据可以直接在参与核心的 L1 Cache 之间传输，无需经主存中转。

2.3 共享中断控制器：GIC-400

除了数据一致性，中断路由也是异构系统必须解决的硬件问题。当中断可以在任意核心上触发时，迁移中断目标核心需要：

  • CoreLink GIC-400（Generic Interrupt Controller）：支持中断在选定的任意核心间迁移
  • 所有核心可以通过分布式中断控制器互相发信号

任务切换完全由 OS 调度器处理，对应用程序透明。

硬件提供了 Cache 一致性和中断可迁移性这两个基础能力。在此基础上，软件如何组织两类核心的协同工作，便有了三种不同的执行模型。

3. 三种软件执行模型

ARM 将 big.LITTLE 的软件执行模型分为两大类：迁移（Migration）和全局任务调度（Global Task Scheduling）。其中迁移模型又可以细分为 Cluster 迁移和 CPU 迁移。

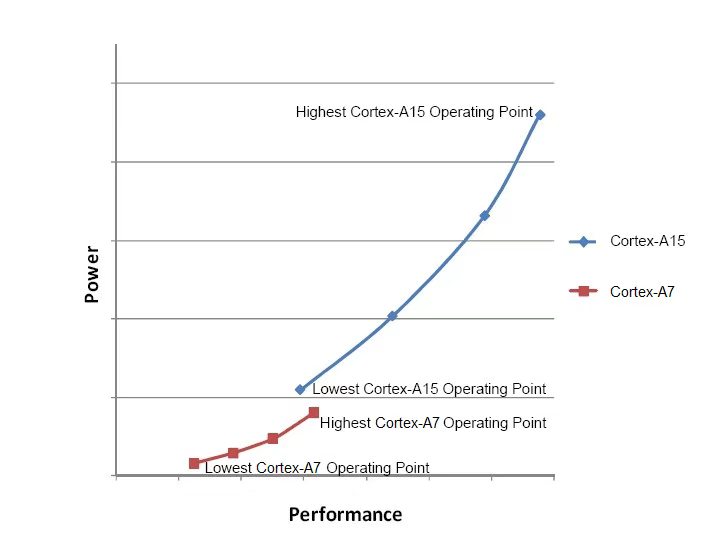

理解迁移模型的关键类比是 DVFS（Dynamic Voltage and Frequency Scaling）——迁移行为本质上可视为 DVFS 操作点过渡的自然延伸：负载增加时沿当前核心的 DVFS 曲线上行，当当前核心（或簇）达到最高操作点仍不够时，触发核心（或簇）迁移，在新的 DVFS 曲线上继续遍历操作点。

这种设计将迁移泛化为 DVFS 系统的一个高阶操作点——设计哲学上与已有电源管理框架完全兼容。

3.1 Cluster 迁移

Cluster Migration 是早期 big.LITTLE 系统采用的一种运行模式。在任意时刻，系统只选择一个簇（big 或 LITTLE）作为主要计算簇运行，另一个簇处于关闭或非调度状态。只有在簇切换的短暂过程中，两个簇可能同时处于过渡状态。

软件栈大部分时间运行在 LITTLE 簇上，仅在需要峰值性能时切换至 big 簇。这种模式要求两个簇具有相同数量的核心，因为切换过程本质上是两个对等 cluster 之间的整体替换。

Cluster Migration 的主要缺陷是无法处理非均衡负载。当簇内只有一个核心负载较高，而其他核心处于空闲状态时，Cluster Migration 仍然会进行整个簇级别切换，导致不必要的性能和功耗开销。

实例：非均衡负载导致的”过度升级”

1
2
3
4
5
6
7
8
9
场景：4 核 LITTLE 簇，其中一个核心运行视频解码（高负载），其余核心空闲

Cluster 迁移的行为：
  步骤 1 — LITTLE 簇性能不足，达到当前 DVFS 上限
  步骤 2 — 整体触发 Cluster 切换至 big 簇
  步骤 3 — 整个 big 簇接管运行任务，视频解码迁移到对应的大核上继续执行
  其余大核没有实际负载，但仍会带来额外的功耗开销

  净效果：为了满足单个高负载任务的性能需求，整体启用了 big 簇资源

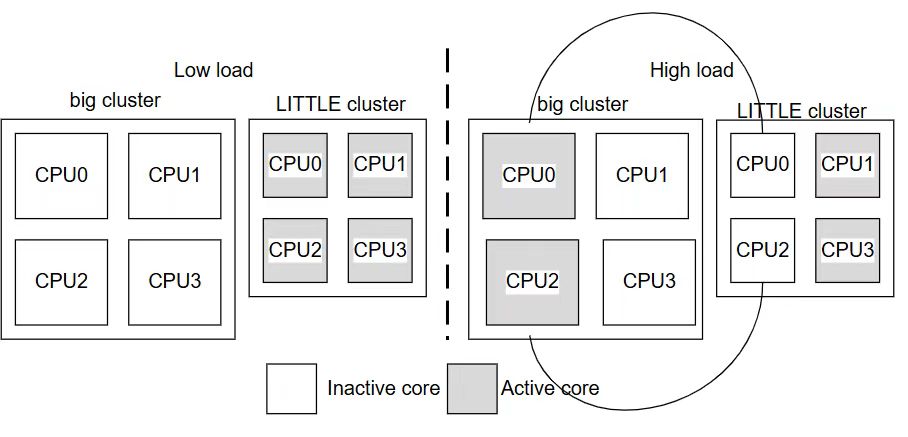

3.2 CPU 迁移（In Kernel Switcher）

CPU 迁移将粒度从”簇”细化到”核心对”：每个 big 核心与一个 LITTLE 核心组成一对。在任意时刻，每对中只有一个核心处于活跃状态，另一个核心被关闭或保持低功耗状态。

在 Linaro In Kernel Switcher（IKS）实现中，操作系统看到的是若干个逻辑 CPU，每个逻辑 CPU 的底层物理实现可以根据负载需求，在 big 和 LITTLE 核心之间切换。

与 Cluster 迁移的关键区别：

维度 Cluster 迁移 CPU 迁移
活跃核心 同一时刻只有一个簇工作 不同核心对可分别选择 big 或 LITTLE
拓扑支持 通常要求核心数量对称 支持非完全对称拓扑
粒度 整个簇 单个核心对
代表实现 — Linaro In Kernel Switcher (IKS)

实例：3+2 非对称拓扑下的 CPU 迁移

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
配置：2 个 big 核（Cortex-A15），3 个 LITTLE 核（Cortex-A7）

OS 视角：
逻辑核 0：LITTLE0 ↔ big0
逻辑核 1：LITTLE1 ↔ big1
逻辑核 2：仅包含 LITTLE2（无对应 big 核）

时刻 T0 — 低负载
    逻辑核 0 — 活跃: LITTLE0，big0 关闭
    逻辑核 1 — 活跃: LITTLE1，big1 关闭
    逻辑核 2 — 活跃: LITTLE2

结果：
	3 个逻辑核心均运行在 LITTLE 核心上


时刻 T1 — 逻辑核 0 负载升高
    逻辑核 0：
      LITTLE0 达到性能瓶颈
      → 触发 CPU 迁移
      → 上下文切换至 big0

结果：
    逻辑核 0 — 活跃: big0
    逻辑核 1 — 活跃: LITTLE1
    逻辑核 2 — 活跃: LITTLE2

此时 big 和 LITTLE 核心可以同时工作

然而，CPU 迁移的一对一绑定约束限制了核心利用率：同一个核心对中的 big 和 LITTLE 不能同时运行。当 big 和 LITTLE 数量不匹配时，多出的核心无法参与迁移配对，无法获得异构切换带来的性能收益。

3.3 全局任务调度 (GTS)

ARM 将 big.LITTLE 的软件模型从早期的簇级迁移模型逐步演进到全局任务调度（Global Task Scheduling，GTS）。GTS 是 ARM big.LITTLE MP（Multi-Processing）方案中的核心调度思想。

GTS 的核心突破在于：

操作系统调度器开始感知 big 和 LITTLE 核心之间的计算能力差异，而不是将所有 CPU 视为同等性能的处理单元。

它通过统计线程运行历史和负载变化，估计每个线程的性能需求，并据此决定线程应该运行在哪类核心上。

例如：

Cortex-A15 大核的单线程性能高于 Cortex-A7 小核。调度器通过维护不同核心的性能容量信息，将线程负载转换为统一的容量指标：

1
2
3
4
5
6
7
8
9
10
11
12
13
         线程负载需求
              |
              v
      +----------------+
      |  调度器比较能力  |
      +----------------+
         /          \
        /            \
       v              v
LITTLE 核心       big 核心
容量较低          容量较高

适合低负载        适合高负载

这样，调度器可以判断某个线程更适合运行在 LITTLE 核心还是 big 核心，而不是简单根据固定阈值进行核心切换。

GTS 相对迁移模型的三大优势：

  1. 拓扑自由：big 和 LITTLE 核心数量可以任意不等
  2. 全核心利用：当需要峰值性能时，所有核心（big + LITTLE）可以同时上线
  3. 隔离执行：可将 big 簇专用于计算密集型线程，LITTLE 簇处理后台服务和中断——这使得重量级计算任务能更快完成，因为没有额外的后台线程干扰。

中断也可以被定向到特定类型的核心——将高频系统中断绑定到 LITTLE 核，避免打断 big 核上的持续计算。GTS 确定了”按线程负载分配核心”的调度哲学，但具体的分配决策如何落地？big.LITTLE MP 通过五种不同场景触发的迁移机制来回答这个工程问题。

4. 五种任务迁移机制

big.LITTLE MP 调度器的根本任务是决定：每个软件线程应该运行在 LITTLE 核心还是 big 核心上。

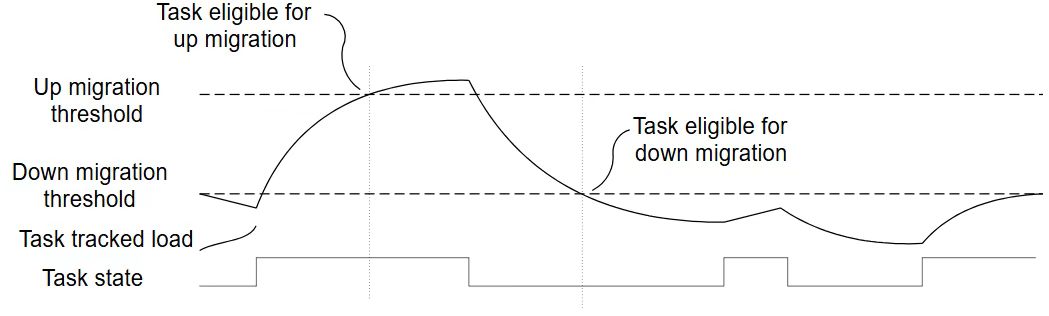

4.1 迁移阈值

调度器通过比较每个线程的跟踪负载（tracked load）与两个可调阈值来做出迁移决策——上迁移阈值和下迁移阈值。

  • 上迁移阈值（up migration threshold）：当前运行在 LITTLE 核心上的线程，其跟踪负载超过此阈值 → 判定为应从 LITTLE 迁移到 big
  • 下迁移阈值（down migration threshold）：当前运行在 big 核心上的线程，其跟踪负载低于此阈值 → 判定为应从 big 迁移到 LITTLE

这两个阈值之间存在明显的滞后（hysteresis）间隙——如上迁移阈值为 80%、下迁移阈值为 20%。这种设计防止了负载在阈值边界附近波动时引发频繁的迁移振荡（ping-pong effect）。当一个线程的负载从 79% 升到 81% 再降到 79% 时，如果没有滞后间隙，调度器会在两个核心之间来回迁移该线程——每次迁移都伴随着上下文保存/恢复和 cache 重新填充的开销。

同一簇内则适用标准的 Linux 调度器负载均衡——将负载均匀分散到簇内各核心；跨簇迁移则由 big.LITTLE MP 调度逻辑负责。

4.2 DVFS 感知的负载跟踪

跟踪负载并非简单的运行时间统计。它被设计为与 DVFS 频率变化协同工作：调度器会根据当前核心频率对负载进行归一化（frequency invariance），尽量消除频率变化对负载估计的影响。这避免了线程因核心降频而被错误地判定为”轻量”，使得 big.LITTLE MP 与 DVFS 能够协同工作。

4.3 Fork 迁移

当创建新的任务（如通过 fork() 或 clone()）时，没有历史负载数据可供参考。系统默认将新任务放置在 big 核心上，以降低高负载任务首次运行的响应延迟；如果后续判断其负载较低，再通过 Wake 迁移快速下迁至 LITTLE 核。

三类任务的行为差异：

  • 持续低强度任务（如 Android 系统服务）：仅在创建时短暂运行在 big 核上，随后快速下迁至 LITTLE 核，几乎无额外开销。
  • 持续高强度任务：从 big 核启动，后续持续运行在 big 核——避免了”先在小核启动再迁移”的惩罚。
  • 间歇性高强度任务：从 big 核启动，大多数调度周期保持在 big 核上，利用 big 核的加速优势。

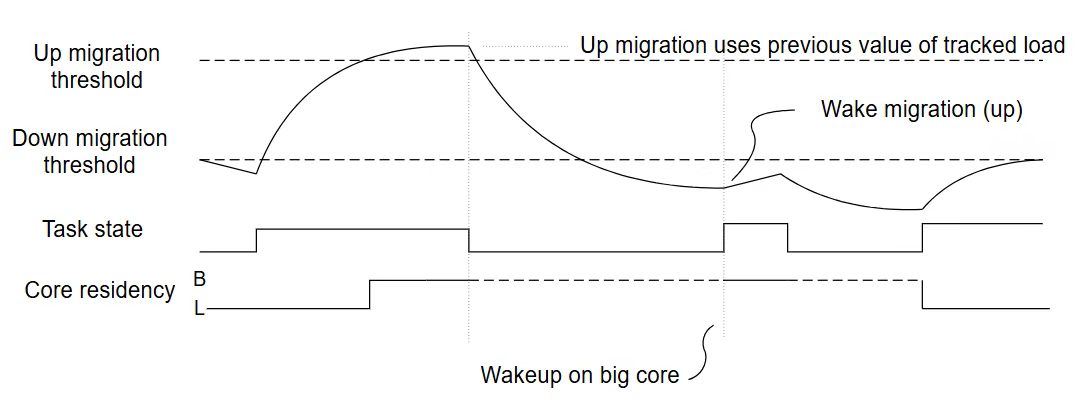

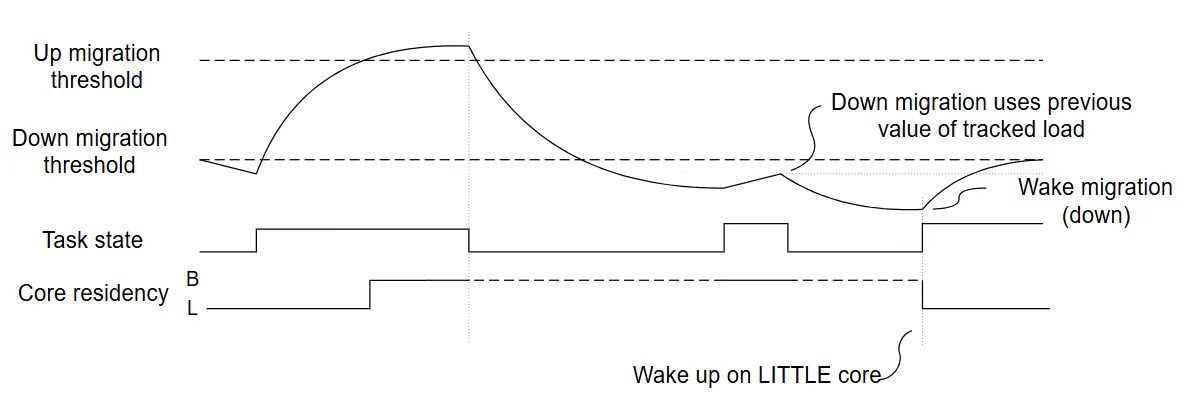

4.4 Wake 迁移

当任务从睡眠中被唤醒时，调度器需要选择将其放置在哪个簇上。核心机制依赖于跟踪负载的睡眠不变性：负载指标在睡眠期间冻结在最后一次运行时的值。因此，周期性繁忙的任务唤醒时总是倾向于分配在 big 核心上——只有任务真正改变其行为模式，在后续运行中以明显更低的计算强度执行，其跟踪负载才会逐步降低，最终触发下迁移。

  • 睡眠期间负载指标冻结在最后一次运行时的值
  • 周期性繁忙的任务（睡眠 → 唤醒 → 计算 → 睡眠）始终保持高负载指标
  • 这些任务唤醒时自然会被分配到与上次运行相同的簇——在 Fork 默认放 big 且高负载不触发下迁的前提下，相同簇通常为 big 核
  • 关键约束：上迁优先选择空闲的 big 核，以避免影响已经运行在大核上的高负载任务；下迁则不存在这一限制，可直接迁移至负载较低的 LITTLE 核
  • 只有任务真正改变其行为模式——长期减少计算量——其跟踪负载才会随时间衰减到触发下迁移阈值

主要说的是，睡眠期间跟踪负载不变，睡眠唤醒时用的是睡眠之前的值。

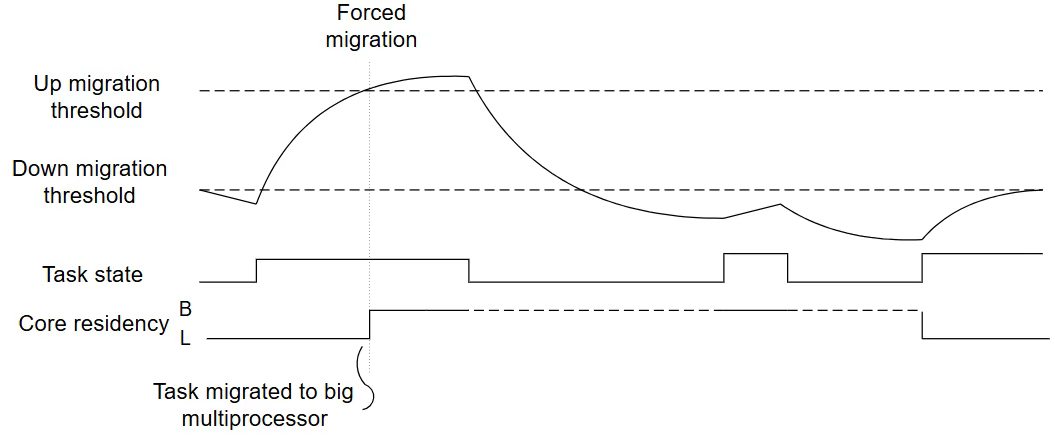

4.5 Forced 迁移

Fork 和 Wake 迁移都依赖”任务会偶尔睡眠”这一前提——在睡眠边界上产生调度点。但对于长期运行且从不睡眠的计算密集型任务，这两个机制无法生效。Forced 迁移通过定期检查来弥补这一盲区：调度器周期性地扫描每个 LITTLE 核心，如果发现任务跟踪负载超过上迁阈值，则将其迁移到空闲的 big 核心。这是一种主动的推（push）机制——由 LITTLE 核心端主动将过载任务推送至 big 核心，不依赖任务自身的睡眠行为。

4.6 Idle Pull 迁移

当 big 核心空闲时，Idle Pull 机制会主动搜索 LITTLE 核心上的高负载任务：检查所有 LITTLE 核心上是否有任务的负载超过上迁阈值——如果有，则将其迁移到空闲的 big 核心。如果没有找到合适的任务，big 核心则直接断电。这保证了 big 核心在活跃时始终承担系统中计算最密集的任务，big 核在空闲时则断电避免空转浪费能源。这种”大核作为加速器”的定位是 big.LITTLE MP 效能优势的关键来源。

4.7 Offload 迁移

GTS 默认不会像同构 SMP 那样进行跨簇负载均衡——这防止了轻量任务被分散到 big 核上。但副作用是：高负载任务会集中在 big 核，LITTLE 核可能空转而未被充分利用。Offload 迁移周期性地检查 big 核上的任务：将那些跟踪负载低于下迁移阈值的任务向下迁移到 LITTLE 核，利用 LITTLE 核的闲置算力。关键约束：下迁的任务仍然是上迁移的候选对象，如果下一次调度检查时负载回升超过上迁阈值，会被重新标记为上迁候选。

4.8 五种迁移机制协同全景

机制 触发源 方向 特点
Fork 迁移 新线程创建（fork()） → big 默认上迁；轻量线程后续自然下迁
Wake 迁移 线程从睡眠中唤醒 保持或按负载迁 负载指标睡眠期间冻结
Forced 迁移 LITTLE 核周期性 tick 检查 LITTLE → big（推） 弥补无睡眠线程的盲区
Idle Pull 迁移 big 核空闲 LITTLE → big（拉） 大核即时空闲利用
Offload 迁移 周期性反向检查 big → LITTLE（推） 防止小核算力闲置

这五种机制覆盖了从线程创建、唤醒、长运行到核心空闲所有关键状态转换——形成一个完整的决策闭环。那么，这套机制在实际硅片上能带来多少能效收益？ARM 在真实平台上的测试数据给出了量化的答案。

5. 实践效果与软件生态

前面五章从硬件架构到调度器算法，完整呈现了 big.LITTLE MP 的工作链路。本章聚焦于它的实际交付——在真实工作负载下的功耗和性能数据，以及开发者如何获取并集成这套方案。

5.1 能耗与性能数据

ARM 在典型使用场景下测试了 big.LITTLE MP 相对于纯 Cortex-A15 系统的表现。比较对象是 四个 LITTLE 核心 + 四个大核心组成的 big.LITTLE 系统” vs 仅由四个大核心组成的系统。

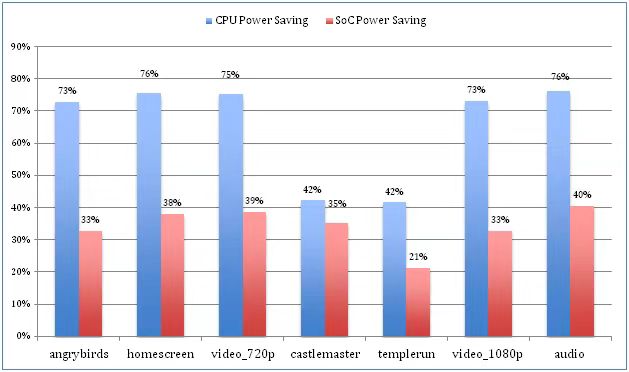

能耗表现：

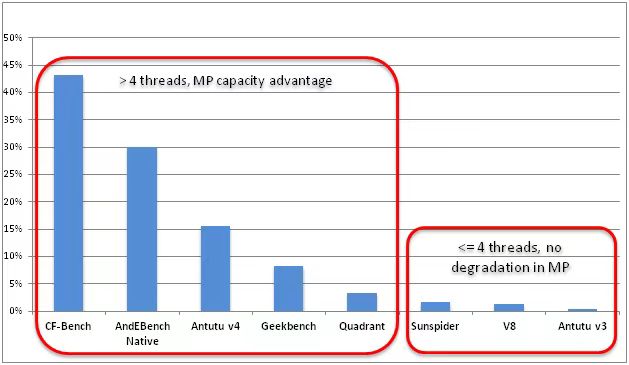

Benchmark：

  • 线程数较多（>4）时：big.LITTLE MP 可以同时利用 big 和 LITTLE 核心，提高可用计算资源。
    • 当 big 核心繁忙时，Offload 迁移会将部分计算密集型任务分散到 LITTLE 核心。
    • 当 big 核心空闲时，Idle Pull 迁移会优先利用 big 核心作为性能加速器。
  • 线程数较少时：big.LITTLE MP 至少不会降低性能，通常还有小幅提升。原因是调度器可以让 big 核心专注运行高强度任务，避免被低负载系统服务或频繁中断干扰。

5.2 与 DVFS 和电源管理的集成

big.LITTLE 并非孤立技术。它与核心电源管理框架深度集成：

  • 核心断电：未使用的核心可以单独断电；若某簇中全部核心关闭，整个簇本身可以断电
  • DVFS 协同：DVFS 感知的负载跟踪确保 big.LITTLE MP 和 DVFS 和谐工作
  • PSCI 接口：通过电源状态协调接口（PSCI），迁移操作可以在多特权级 OS 之间协调进行

5.3 传统对称多处理的对比

维度 传统 4×big SMP 4×big + 4×LITTLE HMP
峰值性能 4 个大核 8 个核心同时上线的潜力
低负载功耗 4 个大核均需上电 仅 LITTLE 核活跃，big 核断电
后台任务干扰 后台服务占用大核算力 后台隔离在 LITTLE 核
热约束 大核长时间运行易触碰热墙 负载分流避免单个簇过热

6. 关键要点

以下九条要点从硬件基础、调度演进到电源管理，总结了 big.LITTLE 异构多处理的核心思想，可作为理解和评估异构架构的检查项。

  1. big.LITTLE 解决性能与能效的矛盾

    单一微架构难以同时满足移动设备”峰值性能 + 持续低功耗”的需求。big.LITTLE 通过组合高性能 big 核和高能效 LITTLE 核，在不同负载阶段选择合适的计算资源；HMP 进一步支持两类核心同时参与调度。

  2. 硬件 Cache 一致性是任务迁移的基础

    没有 CCI-400 等硬件一致性支持，big 和 LITTLE 核之间迁移任务需要频繁访问主存，导致延迟和功耗增加。硬件一致性使任务迁移对软件更加透明。

  3. 迁移机制是 DVFS 的扩展

    DVFS 通过调整频率改变计算能力，而 big.LITTLE 在此基础上增加了”切换核心类型”这一维度。当当前核心升频仍无法满足性能需求时，任务可以迁移到更强的核心。

  4. CPU Migration 比 Cluster Migration 更灵活

    Cluster Migration 以整个簇为单位切换，粒度较粗；CPU Migration（如 IKS）允许 big 和 LITTLE 核混合运行，提高资源利用率。但早期一对一绑定仍限制了扩展性。

  5. GTS/big.LITTLE MP 实现真正异构调度

    GTS 让调度器直接感知不同核心的计算能力，不再依赖固定 big-LITTLE 配对关系，使任意核心都可以参与任务调度，充分利用异构资源。

  6. 五种迁移机制覆盖线程生命周期

    • Fork：创建任务时选择核心
    • Wake：唤醒任务时重新评估
    • Forced Migration：运行过程中主动迁移
    • Idle Pull：空闲核心主动获取任务
    • Offload：高负载核心卸载任务

    五种机制共同形成动态负载均衡闭环。

  7. DVFS 感知负载跟踪避免调度误判

    频率变化会影响 CPU 实际计算能力，因此不能直接使用原始利用率判断负载。结合当前频率进行负载归一化，可以避免降频导致的负载低估。

  8. 睡眠期间冻结负载避免任务抖动

    对于音频、视频等周期性任务，睡眠期间保持已有负载状态，可以避免线程频繁迁移；只有任务行为真正变化时才重新触发调度。

  9. big.LITTLE 与电源管理深度结合

    异构调度不仅决定任务运行位置，也管理硬件资源状态。空闲核心和簇可以进入低功耗状态，并通过 PSCI 等接口协调 CPU 上下电和迁移。
