从软件开发者视角理解 ARMv7-A 虚拟化扩展的设计思想，以及 Hypervisor 如何借助硬件实现多个 Guest OS 的安全隔离。

1. 引言

现代 Cortex-A 处理器拥有越来越强的计算能力，但很多场景并不满足于”运行一个操作系统”。

例如，在一辆智能汽车中，娱乐系统通常运行 Linux，而制动、转向等安全关键任务则运行实时操作系统（RTOS）。两者需要共享同一套硬件平台，却又必须彼此隔离：Linux 的崩溃不能影响 RTOS，普通应用也不能访问安全关键资源。

类似的需求也广泛存在于工业控制、通信设备和云服务器中。它们希望：

在一颗 CPU 上同时运行多个操作系统；
每个操作系统拥有独立的地址空间和设备资源；
一个系统发生故障，不影响其他系统继续运行。

最直接的办法当然是使用多颗 CPU，但这意味着更高的成本、更大的功耗以及更复杂的硬件设计。

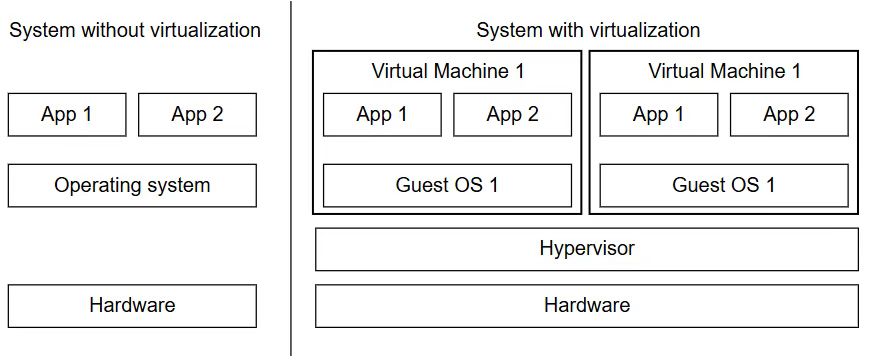

于是，虚拟化提供了另一种思路：

让一颗物理 CPU 看起来像多颗独立的 CPU，每个操作系统都认为自己独占整个系统。

这就是虚拟化（Virtualization）的核心思想。

然而，这里马上会产生一个新的问题。

Linux 内核一直认为自己运行在处理器的最高特权级，可以自由访问所有内存、控制所有外设、响应所有异常。如果现在同时运行两个 Linux，它们都会认为自己拥有整个系统，那么冲突几乎不可避免。

因此，要实现虚拟化，仅仅依靠软件远远不够。处理器必须提供专门的硬件支持，让多个 Guest OS 都能够正常运行，却又始终处于 Hypervisor 的管理之下。

1.1 ARMv7-A 虚拟化扩展

ARMv7-A 虚拟化扩展并不是重新设计处理器，而是在原有架构基础上增加了一系列专门面向虚拟化的硬件能力，使多个 Guest OS 能够在同一套硬件上高效运行，并尽可能无需修改原有代码。

主要新增了以下四项能力：

Hyp Mode（PL2）：新增比 PL1 更高的特权级，专门运行 Hypervisor，负责管理 Guest OS 和系统资源。
Stage 2 地址翻译：在传统 MMU 的基础上增加第二阶段地址翻译，使 Hypervisor 能够控制 Guest 对物理内存的访问。
中断虚拟化：物理中断可以先路由到 Hypervisor，再由 Hypervisor 转发给对应的 Guest，实现多个 Guest 共享同一套中断控制器。
HVC（Hypervisor Call）指令：Guest OS 可通过 HVC 主动请求 Hypervisor 提供服务，类似于用户程序通过 SVC 调用操作系统。

这些硬件机制共同构成了 ARMv7-A 虚拟化扩展的基础。它们的目标只有一个：

让多个 Guest OS 都认为自己独占整台机器，而实际的资源分配和访问控制则全部由 Hypervisor 负责。

后续章节将分别介绍这些机制的工作原理，其中最核心的便是 Hyp Mode 和 两阶段地址翻译（Stage 2 Translation）。

1.2 Hypervisor 的两种部署方式

Hypervisor 根据自身所处的位置，通常分为两种类型。

Type 1（Bare Metal Hypervisor）：Hypervisor 直接运行在硬件之上，最先接管处理器和外设，再启动各个 Guest OS。由于没有 Host OS 参与，资源控制能力强、开销低，因此广泛应用于服务器、汽车电子和工业控制等场景。

 Guest OS
 Guest OS
 Guest OS
───────────────
 Hypervisor
───────────────
 Hardware

常见实现包括 Xen、Jailhouse、VMware ESXi 等。

Type 2（Hosted Hypervisor）：Hypervisor 作为普通应用运行在 Host OS 之上，由 Host OS 负责管理硬件资源，再由 Hypervisor 为 Guest OS 构建虚拟机。这种方式开发简单，更适合桌面开发和测试环境。

 Guest OS
───────────────
 Hypervisor
───────────────
 Host OS
───────────────
 Hardware

典型代表包括 VirtualBox、VMware Workstation。

不过，对于 ARMv7-A 虚拟化扩展来说，这种分类并不是重点。无论 Hypervisor 属于哪一种类型，它们最终都依赖处理器提供的 Hyp Mode、两级地址翻译和虚拟中断等硬件机制来管理 Guest OS。本文后续讨论的内容，同样适用于这两类 Hypervisor。

2. PL2 特权级别

在虚拟化扩展出现之前，ARMv7-A 的 Normal World 中只有两个特权级别：

特权级别	运行模式	典型软件
PL0	User (USR)	用户态应用程序
PL1	SVC, FIQ, IRQ, ABT, UND, SYS	操作系统内核

虚拟化扩展新增了一个更高的特权级——PL2，以及对应的 Hyp mode（模式编码 11010）。Hyp mode 仅存在于 Non-secure（Normal）World，专门用于运行 Hypervisor。

它具有以下几个特点：

拥有独立的 SP_hyp 和 SPSR_hyp，与 PL1 的寄存器相互隔离。
复用 User 模式的 LR 作为函数返回地址，并新增专用的 ELR_hyp 保存异常返回地址。
只有 Hyp mode 才能访问虚拟化扩展提供的相关功能。

需要注意两点：

SP_hyp、SPSR_hyp 是独立的 banked 寄存器，而 ELR_hyp 是 Hyp mode 专用的异常返回寄存器。
Hyp mode 仅存在于 Normal World。与之对应，Monitor（MON）模式属于 Secure World 的 PL1，负责 TrustZone 的世界切换，两者职责完全不同。

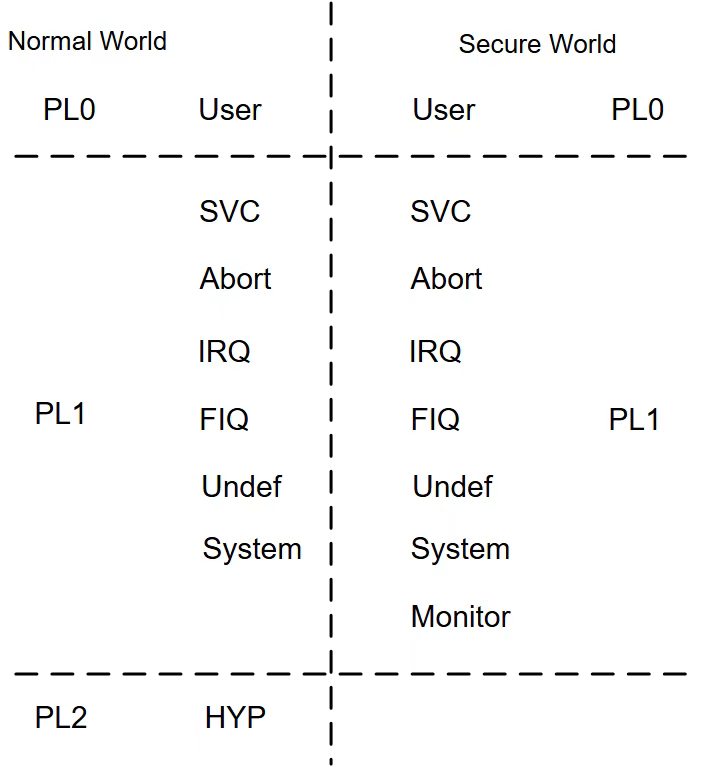

下图展示了 Normal World 和 Secure World 中各特权级别的分布：

2.1 Bare Metal 虚拟化的启动流程

在 Type 1（Bare Metal） 虚拟化中，Hypervisor 是系统启动后运行的最高特权 Non-secure 软件。它首先完成自身初始化，然后为各个 Guest OS 建立运行环境，最后依次启动它们。

典型启动流程如下：

Boot
  │
  ▼
Hypervisor（PL2）初始化
  ├─ 建立自身页表（HTTBR）
  ├─ 为各 Guest 建立 Stage 2 页表（VTTBR）
  ├─ 配置中断路由
  └─ 启动各 Guest OS（进入 PL1）
        │
        ├── Guest 1
        ├── Guest 2
        └── ...

从 Guest OS 的视角看，它仍然运行在 PL1，并认为自己独占整台机器；而 Hypervisor 始终运行在 PL2，负责管理所有 Guest 以及底层硬件资源。

3. 两阶段地址翻译

虚拟化最大的挑战在于：Guest OS 认为自己拥有整个物理内存。

例如，Guest Linux 建立了一张页表，将虚拟地址映射到 0x80000000。如果处理器直接把这个地址当作真实物理地址访问，那么多个 Guest 就会读写同一块内存，彼此完全无法隔离。

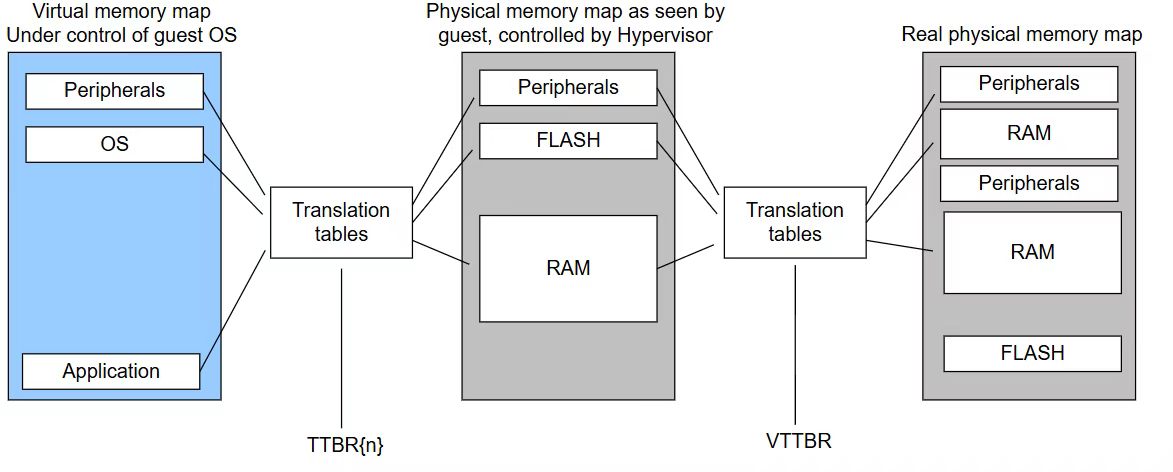

因此，ARMv7-A 虚拟化扩展在传统 MMU 的基础上增加了第二阶段地址翻译（Stage 2 Translation）。

在传统系统中，地址只需翻译一次：

1	VA ── Stage 1 ──→ PA

Stage 1 页表由操作系统维护，MMU 根据页表直接得到物理地址。

而在虚拟化系统中，地址需要经过两次翻译：

1 2	VA ── Stage 1 ──→ IPA ── Stage 2 ──→ PA Guest OS Hypervisor

其中：

Stage 1 仍由 Guest OS 管理，将虚拟地址（VA）转换为中间物理地址（IPA）。
Stage 2 由 Hypervisor 管理，再将 IPA 转换为真正的物理地址（PA）。

Guest OS 始终认为自己得到的是物理地址，实际上它看到的只是 IPA，真正的物理内存布局完全由 Hypervisor 决定。

也正因为如此，多个 Guest 即使都把自己的内核放在 0x80000000，最终仍可以映射到不同的物理内存，而彼此互不干扰。

注意：

Stage 2 的页表由 Hypervisor 创建和维护，但实际的 IPA → PA 转换由 MMU 硬件在 Guest 运行过程中自动完成，并不会进入 Hyp mode。

3.1 Stage 1 (PL1&0)：Guest OS 眼中的”物理地址”

Stage 1 页表完全由 Guest OS 管理。Guest 像运行在裸机上一样，配置 TTBR0/TTBR1、建立页表、设置访问权限，MMU 的工作方式与传统系统没有任何区别。

唯一的不同在于，Stage 1 的输出不再是真正的物理地址（PA），而是中间物理地址（Intermediate Physical Address，IPA）。

1	VA ── Stage 1（Guest OS）──→ IPA

虽然称为 IPA，但 Guest 并不知道它的存在。在 Guest 看来，Stage 1 输出的就是”物理地址”，它会像往常一样继续访问内存。

实际上，这个地址还会经过 Hypervisor 控制的 Stage 2 翻译，最终才能得到真正的物理地址（PA）。

因此，可以把 Stage 1 理解为Guest OS 眼中的地址翻译：Guest 始终认为自己控制着整个物理内存，而真正的物理内存布局则完全由 Stage 2 决定。

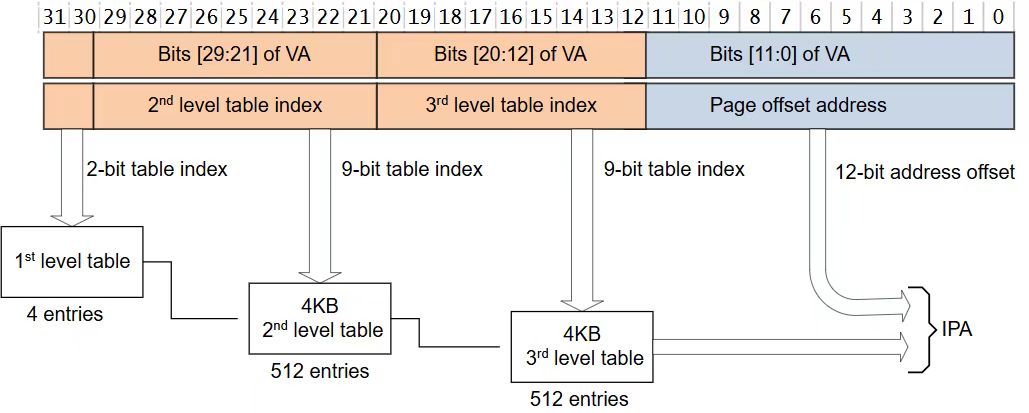

3.2 Stage 2 (PL1&0)：Hypervisor 控制的 IPA → PA

Stage 2 由运行在 PL2 Hyp mode 的 Hypervisor 控制。

Hypervisor 通过 VTTBR 指向 Stage 2 页表：

1	IPA ── Stage 2 ──→ PA

Stage 2 的作用是控制：

Guest 的物理地址空间；
Guest 可访问的内存范围；
不同 Guest 之间的内存隔离。

例如：

              Stage 2
Guest A:
IPA 0x40000000  ───────────>  PA 0x80000000

Guest B:
IPA 0x40000000  ───────────>  PA 0x90000000

两个 Guest 可以拥有完全一样的 IPA 地址，但最终映射到不同的物理内存。

3.3 Stage 2 始终由 Hypervisor 控制

Suest OS 运行在 PL1，通过 SCTLR.M 控制自己的 Stage 1：

1 2	SCTLR.M = 1 → Stage 1 enabled SCTLR.M = 0 → Stage 1 disabled

而 Hypervisor 运行在 PL2 Hyp mode，通过 HSCTLR、HCR、VTTBR 等寄存器控制虚拟化环境。Stage 2 的启用和页表映射由 Hypervisor 管理，不受 Guest 的 SCTLR.M 影响。

因此，即使 Guest OS 关闭自己的 MMU，访问仍然需要经过 Hypervisor 控制的 Stage 2 转换。：

1	Guest Address ── Stage 2 ──> Physical Address

这正是 ARMv7-A 虚拟化隔离的关键：

Stage 1 负责 Guest OS 自己的虚拟地址空间；
Stage 2 负责 Hypervisor 对 Guest 物理地址空间的管理。

两者相互独立：

1
2
3

Guest PL1:  SCTLR.M  ──>  Stage 1  ──>  IPA

Hyp PL2:    HCR + VTTBR  ──>  Stage 2  ──>  PA

因此，Guest OS 虽然拥有完整的内存管理能力，但它管理的只是自己的地址视图；真实物理内存的分配和隔离始终由 Hypervisor 控制。

3.4 PL2 翻译机制：Hypervisor 自己的 VA → PA

Hypervisor 运行在 ARMv7-A 的 PL2 Hyp mode 下，同样需要访问内存。因此，ARM 为 Hyp 模式提供了独立的地址翻译机制。

与 Guest 不同，Hypervisor 不经过 Stage 2：

1	Hyp VA ── PL2 Translation ──> PA

PL2 使用 Hypervisor 自己维护的页表，由 HTTBR（Hyp Translation Table Base Register）指向。

因此，地址转换关系为：

Guest:

VA ── Stage 1 ──> IPA ── Stage 2 ──> PA


Hypervisor:

VA ── PL2 Translation ──> PA

Hypervisor 拥有整个系统的资源管理权限，因此不需要像 Guest 一样通过 Stage 2 虚拟化自己的物理地址视图。

3.5 三种翻译机制对比

模式              地址转换路径                                控制者
──────────────────────────────────────────────────────────────────────
PL1&0 (裸机)      VA ── Stage 1 ──> PA                       OS

PL1&0 (虚拟化)    VA ── Stage 1 ──> IPA ── Stage 2 ──> PA
                                                           Guest OS
                                                         + Hypervisor

PL2 (Hyp)         VA ── PL2 Translation ──> PA              Hypervisor

这三种翻译机制共存于同一个 MMU 硬件中。

当处理器运行在不同模式下时，MMU 根据当前特权级别选择对应的页表和翻译路径：

Guest PL1/0 使用 Guest 的 Stage 1；
Hypervisor PL2 使用自己的 Hyp 页表；
Stage 2 只用于 Guest 对物理资源的访问。

因此，Guest OS 只看到自己的 Stage 1 地址空间，并不知道 Hypervisor 在背后额外进行了一次 IPA → PA 转换。

4. Stage 2 故障处理的细节

两级地址转换意味着故障也分属于不同层级。

Stage 1 和 Stage 2 的页表由不同的软件维护，因此对应的异常处理者也不同：

Stage 1 故障（例如 Guest 页表缺失、访问权限错误）
→ 进入 Guest OS 的 Abort handler，由 Guest 自己处理。
Stage 2 故障（例如 Hypervisor 未建立对应 IPA 的映射、访问权限不允许）
→ 进入 Hyp 模式，由 Hypervisor 捕获并处理。

例如：

Guest VA ── Stage 1 ──> IPA ── Stage 2 ──X
                                      |
                                      v
                                  Hyp mode
                              (Hypervisor处理)

Stage 2 fault 对 Guest OS 是不可见的。Guest 只知道自己的内存访问失败，而具体原因（IPA 无映射、权限限制等）由 Hypervisor 决定。

Hypervisor 可以根据故障类型采取不同策略：

对于合法场景（例如动态分配 Guest 内存），建立新的 Stage 2 映射后继续执行；
对于非法访问或不可恢复错误，可以终止 Guest。

因此，两级翻译机制形成了清晰的故障隔离：

Guest OS 负责管理自己的 Stage 1 地址空间；Hypervisor 负责管理 Stage 2 映射以及对应的资源隔离。

简单来说：

谁维护页表，谁处理对应层级的故障。

5. Hypervisor 软件的职责全景

以”功能清单”的方式逐一列出了 Hypervisor 的职责。我将它们重新组织为六个核心维度来阐述。

5.1 内存管理

内存管理是 Hypervisor 最基础的任务。归纳了三层内存管理：

在 Secure/Non-secure 两套 TTBR 之外，还有 VTTBR（指向当前 Guest 的 Stage 2 页表）和 HTTBR（指向 Hypervisor 自身的 PL2 页表）。

寄存器	用途	格式
TTBR (Secure)	Secure 世界 Stage 1 页表	短描述符 / 长描述符
TTBR (Non-secure)	Guest OS 使用的 Stage 1 页表	短描述符 / 长描述符
VTTBR	指向当前 Guest 的 Stage 2 页表	仅长描述符
HTTBR	指向 Hypervisor 自身的 PL2 页表	仅长描述符

两个关键设计点：

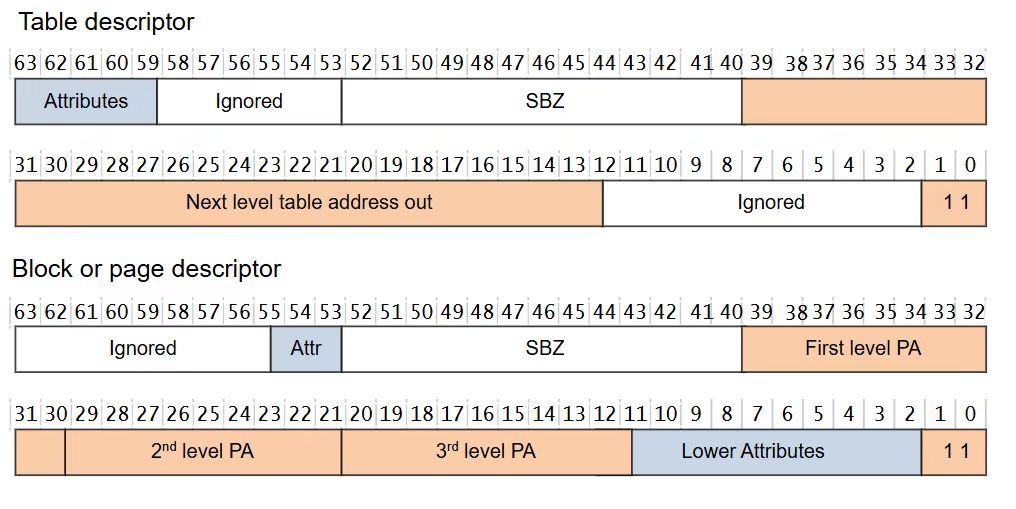

VTTBR 和 HTTBR 强制使用 long-descriptor 格式（短描述符的最大物理地址范围不足以支持虚拟化场景）
Stage 2 的 Abort 都在 Hyp 模式处理——Hypervisor 可以决定是分配更多物理内存还是终止 Guest

实例：三个 Guest 的 Stage 2 页表共存

物理内存布局 (1GB total):
 PA 0x0000_0000 — 0x0FFF_FFFF → Hypervisor 自身使用
 PA 0x1000_0000 — 0x3FFF_FFFF → Guest A 独占区
 PA 0x4000_0000 — 0x5FFF_FFFF → Guest B 独占区
 PA 0x6000_0000 — 0x7FFF_FFFF → Guest C 独占区

Guest A 的 Stage 2 页表 (VTTBR → 指向):
 IPA 0x0000_0000–0x2FFF_FFFF → PA 0x1000_0000–0x3FFF_FFFF
 (Guest A 看到的"物理内存" 0–768MB，实际在 PA 256MB–1GB)

Guest B 的 Stage 2 页表 (VTTBR → 指向):
 IPA 0x0000_0000–0x1FFF_FFFF → PA 0x4000_0000–0x5FFF_FFFF
 (Guest B 看到的"物理内存" 0–512MB，实际在 PA 1GB–1.5GB)

Guest C 的 Stage 2 页表 (VTTBR → 指向):
 IPA 0x0000_0000–0x1FFF_FFFF → PA 0x6000_0000–0x7FFF_FFFF

切换 Guest 时: VTTBR 值更新 → 新的 Stage 2 页表生效 → 同名 IPA 映射到不同 PA
 三个 Guest 都认为"物理内存从 0 开始"，实际使用互不重叠的物理区域

5.2 设备模拟 (Device Emulation)

平台设备通常采用 Memory-mapped I/O（MMIO） 方式访问。Guest 访问设备寄存器地址时，该访问同样会经过 Stage 2 翻译。

如果 Hypervisor 没有在对应 IPA 区域的 Stage 2 页表中建立有效映射，MMU 会触发 Stage 2 Abort，随后陷入 Hyp 模式。

Hypervisor 在 Abort handler 中分析异常原因，识别出这是 Guest 对设备寄存器的访问后，可以通过软件模拟设备行为：

返回虚拟寄存器值；
模拟写入效果；
更新设备状态；
触发虚拟中断。

需要注意的是：

Stage 2 fault 并不是设备模拟本身，而是 Hypervisor 利用 Stage 2 fault 作为一种“陷入机制”，主动截获 Guest 对设备的访问。

设备模拟主要解决两个问题：

共享设备仲裁

多个 Guest 都知道并使用同一个平台设备，但不能允许 Guest 直接访问真实硬件。

Hypervisor 截获访问请求，通过软件模拟统一管理设备状态，避免多个 Guest 之间产生冲突。
设备隐藏

某些设备不应该暴露给 Guest，例如：
- 设备已经分配给其他 Guest；
- 设备只允许 Hypervisor 使用；
- 平台安全策略禁止 Guest 访问。
此时 Hypervisor 可以不建立对应 Stage 2 映射，使访问触发 fault，并返回虚拟设备信息。

实例：Hypervisor 用 Stage 2 fault 模拟 UART 设备

平台 UART 真实地址: PA 0xE000_1000
Guest A 认为 UART 在: IPA 0x2000_0000
Guest B 认为 UART 在: IPA 0x2000_0000

Hypervisor 的策略: 不为 UART 区域在 Stage 2 页表中建立任何映射

Guest A 执行: STR R0, [0x2000_0000] (写 UART 数据寄存器)
 Stage 1: VA → IPA 0x2000_0000 (成功)
 Stage 2: IPA 0x2000_0000 → fault（未映射）→ 进入 Hyp mode
 Hypervisor Abort handler:
 1. 识别 fault address = 0x2000_0000 → 属于 UART 区域
 2. 读取 Guest A 的上下文 → 知道 Guest A 在写数据
 3. 软件模拟: 将数据写入真实 UART PA 0xE000_1000
 4. 模拟 UART 状态寄存器变化 → 设置虚拟 IRQ (HCR.VI=1)
 5. 返回 Guest A → Guest A 的写指令"成功完成"

结果: Guest A "以为"自己成功访问了地址 0x2000_0000 上的 UART
 实际上 Hypervisor 软件完成了真正的硬件操作
 Guest A 完全不知道这中间发生了什么

5.3 设备分配 (Device Assignment)

设备模拟功能强大，但代价高昂——每次 Guest 访问设备都必须陷入 Hyp 模式进行软件模拟。描述了另一种选择：

Hypervisor 还可以将设备”赠与”某个 Guest 独占——Guest 可以直接操作设备而无需 Hypervisor 介入，性能接近裸机。挑战在于通过 Stage 2 映射和中断虚拟化隐藏设备的真实物理地址和中断号。

设备分配的思路很简单：把设备”送给”某个 Guest 独占。挑战在于两点：

设备的真实物理地址可能与 Guest 预期的不一致 → 通过 Stage 2 映射修正
设备产生的中断 ID 可能与 Guest 预期的不一致 → 通过中断虚拟化修正
一旦映射建立，Guest 就可以直接访问该设备，无需 Hypervisor 介入——性能接近裸机

通过 Stage 2 的透明映射和虚拟中断，Hypervisor 可以让 Guest 以为设备就在它期望的地址上。

实例：将 NIC 设备”赠与”Guest B 独占使用

真实 NIC 物理地址: PA 0xE000_2000
真实 NIC 中断号: IRQ #42
Guest B 期望 NIC 在: IPA 0x1C00_0000, Virtual IRQ #17

Hypervisor 配置 Stage 2 映射:
 IPA 0x1C00_0000–0x1C00_0FFF → PA 0xE000_2000–0xE000_2FFF

Hypervisor 配置中断虚拟化:
 Physical IRQ #42 → Virtual IRQ #17 → 注入 Guest B

结果:
 Guest B 认为 NIC 位于 0x1C00_0000，中断号为 #17
 实际访问的是 PA 0xE000_2000，中断号为 #42

Stage 2 隐藏设备地址差异，Interrupt virtualization 隐藏中断号差异。

5.4 异常处理与虚拟异常

ARM 虚拟化扩展引入了 虚拟异常（Virtual Exceptions） 的概念，这是虚拟化环境中隔离 Guest 与真实硬件的重要机制。

物理异常（Physical Exception） 是硬件真实产生的事件，例如：外设产生 IRQ/FIQ、MMU 触发 Abort、执行非法指令产生 Undefined Exception。

虚拟异常（Virtual Exception） 是由 Hypervisor 注入给 Guest 的异常事件。它可能对应真实的物理异常，也可能完全由 Hypervisor 软件模拟产生，例如模拟设备产生的虚拟中断。

关键区别在于：

物理异常属于 Hypervisor 管理范围；
虚拟异常属于 Guest OS 感知范围。

典型流程如下：

1	物理异常 ──> Hypervisor ──> 虚拟异常 ──> Guest OS

当真实物理异常发生后，Hypervisor 可以根据当前虚拟化策略决定：

由自己处理；
转换成虚拟异常注入 Guest；
完全模拟一个不存在的硬件事件。

因此，Guest OS 看到的只是虚拟异常，并不知道底层真实硬件事件的存在。

例如：

真实 UART 产生物理 IRQ；
Hypervisor 捕获该事件；
更新虚拟 UART 状态；
通过虚拟 GIC 注入 Virtual IRQ；
Guest UART 驱动收到中断。

从 Guest 角度看，它只是收到了一个普通设备中断。

实例：Hypervisor 利用 HCR 注入虚拟 IRQ 到 Guest

Hypervisor 收到物理 IRQ #37（以太网控制器）
        |
        v
判断该设备属于当前 Guest

Step 1 — Hypervisor 处理物理中断，并准备注入虚拟 IRQ
 真实设备:
   Physical IRQ #37
 Guest 看到:
   Virtual IRQ #17

Step 2 — Hypervisor 更新虚拟 GIC 状态
 Virtual IRQ #17 = Pending
 （虚拟 GIC 保存虚拟中断状态，
  HCR.VI 用于控制虚拟 IRQ 路由）

Step 3 — 返回 Guest 执行
 CPU 检测到：
 - Virtual IRQ pending
 - HCR 允许虚拟 IRQ 注入
 - Guest CPSR.I 未屏蔽 IRQ

 → 向 Guest 注入 Virtual IRQ #17
 Guest 进入 IRQ mode，
 执行自己的 ISR handler

Step 4 — Guest 完成中断处理
 Guest 写 Virtual GIC EOI
 Virtual GIC 清除 Virtual IRQ #17 的 active/pending 状态
 Guest 继续正常执行

同样，HCR.VF（bit 6）对应虚拟 FIQ，HCR.VI（bit 7）对应虚拟 IRQ，HCR.VA（bit 8）对应虚拟 Abort，这些位是 ARMv7-A 虚拟化扩展提供的虚拟异常注入机制。

下图汇总了物理中断从产生、被 Hypervisor 截获、到最终注入虚拟中断的完整路由路径：

5.5 中断虚拟化

虚拟化环境中的中断处理比裸机系统复杂，因为中断目标可能不是当前正在运行的 Guest。

例如：

当前核心上正在运行的 Guest → Hypervisor 可以直接注入虚拟中断；
另一个核心上的 Guest → Hypervisor 需要进行跨核调度和中断转发；
已经挂起的 Guest → Hypervisor 需要保存中断状态，等待 Guest 下次运行时注入。

解决方案：Hypervisor 接管物理中断，并负责虚拟中断分发。

注入流程如下：

物理中断触发 → 根据配置进入 Hyp 模式 → Hypervisor 处理；
Hypervisor 判断该中断属于哪个 Guest，以及 Guest 当前是否正在运行；
Hypervisor 通过虚拟 GIC 设置对应的 Virtual IRQ/FIQ 状态，恢复 Guest 执行后，由硬件向 Guest 注入虚拟异常。

1	Physical IRQ ──> Hypervisor ──> Virtual GIC ──> Virtual IRQ ──> Guest OS

Guest OS 收到的是一个普通的中断事件，处理流程与裸机环境完全一致。它只知道自己收到了一次设备中断，并不知道该中断实际上经过了 Hypervisor 的转换和注入。

5.6 Guest 调度

Hypervisor 负责调度 Guest 的虚拟 CPU（vCPU）到物理 CPU 核心上，这与传统 OS 调度任务类似。

区别在于：

OS 调度的是进程/线程；
Hypervisor 调度的是 vCPU。

Guest OS 认为自己的 vCPU 就是真实 CPU，可以像裸机一样运行自己的调度器，管理内部线程和进程，而不知道底层物理 CPU 的分配情况。

调度链如下：

Hypervisor 调度 vCPU（粗粒度）
        |
        v
Guest OS 调度线程/进程（细粒度）

这种两级调度结构是虚拟化系统的典型特征：

Hypervisor 负责物理 CPU 资源分配；
Guest OS 负责自身任务调度。

Guest OS 只看到自己的 vCPU，并不知道它实际运行在哪个物理核心上。

5.7 上下文切换

当 Hypervisor 将一个 Guest 换出、切换到另一个 Guest 时，需要保存当前 Guest 的运行状态，并恢复目标 Guest 的上下文。

Guest 上下文切换需要保存和恢复：

通用寄存器（包括各异常模式下的 banked 寄存器）；
系统寄存器（MMU、权限控制等配置）；
虚拟中断状态（pending / active）；
虚拟定时器状态。

上下文切换流程：

保存 Guest A 上下文  →  恢复 Guest B 上下文

├─ 通用寄存器 R0-R14 + banked 寄存器
├─ 系统寄存器 SCTLR、TTBR0/TTBR1、TTBCR、DACR 等
├─ 虚拟 GIC 中断状态（pending / active）
└─ 虚拟定时器寄存器

实例：一次完整的 Guest 上下文切换

切换场景：
Guest A (Linux) 被换出 → Guest B (RTOS) 被换入


Hypervisor 保存 Guest A 状态：

R0-R14
→ 保存到 Guest A 上下文区域

R13_usr、R13_svc、R13_irq、R13_abt、R13_und、R13_fiq
→ 保存各模式 Stack Pointer

SPSR_svc、SPSR_irq、SPSR_abt、SPSR_und、SPSR_fiq
→ 保存异常返回状态

TTBR0、TTBR1、TTBCR、DACR、SCTLR
→ 保存 Guest A 的 Stage 1 MMU 配置

Virtual GIC 状态
→ 保存 Guest A 的虚拟中断状态


恢复 Guest B：

加载 Guest B 上下文
更新 VTTBR 指向 Guest B 的 Stage 2 页表

ERET 返回 Guest B

注意：物理内存页本身不参与保存和恢复。

Stage 2 翻译保证不同 Guest 使用不同的物理内存区域，Guest 切换时只需要：

更新 VTTBR
        |
        v
切换到新的 Stage 2 地址空间

而不需要复制或搬移内存内容。

这也是虚拟化高效运行的关键：Hypervisor 切换的是 CPU 状态和地址映射关系，而不是整个 Guest 的内存。

6. 虚拟化与 TrustZone 安全扩展的关系

ARM 系统中存在两条正交的隔离轴：

特权级别（Exception Level / Privilege Level）
安全状态（Secure / Non-secure）

两者独立工作，共同决定当前代码运行环境。

在 ARMv7-A 中：

TrustZone 将系统划分为 Normal World 和 Secure World；
Virtualization Extension 在 Normal World 中增加 PL2 Hyp mode。

两者关系如下：

Normal World                  Secure World
─────────────                 ────────────
PL0: User                    PL0: User

PL1: SVC, ABT, IRQ,          PL1: SVC, ABT, IRQ,
     FIQ, UND, SYS                 FIQ, UND, SYS

PL2: Hyp                     Monitor mode

其中：

Hyp mode（PL2）属于 Normal World，用于运行 Hypervisor；
Monitor mode 属于 TrustZone，用于 Secure / Non-secure 世界切换。

关键结论：

Hypervisor 的控制范围仅限于 Normal World。

它可以管理：

Guest OS；
Normal World 内存；
Normal World 设备；
虚拟中断和 CPU 资源。

但它不能直接控制 Secure World：

不能访问 Secure World 内存；
不能修改 Secure OS 状态；
不能替代 Monitor mode。

Secure World 由 Secure Monitor 管理，通过 SMC 指令完成 Normal World 与 Secure World 的切换。

7. LPAE：为虚拟化准备的地址空间扩展

虚拟化扩展要求处理器同时实现 LPAE（Large Physical Address Extension）。

原因有两个：

多 Guest 运行会增加物理内存需求；
更重要的是，ARMv7-A 的 Stage 2 翻译依赖 LPAE 的 long-descriptor 格式。

传统 ARMv7-A：

1	VA ── Stage 1 ──→ PA

物理地址通常限制在 32-bit（最大 4GB）。

而虚拟化环境：

1	VA ── Stage 1 ──→ IPA ── Stage 2 ──→ PA

需要 Hypervisor 管理更大的物理地址空间。

LPAE 将物理地址扩展到 40-bit（最大 1TB）：

虚拟地址仍保持 32-bit；
物理地址扩展到 40-bit；
支持 long-descriptor 页表格式；
支持 Stage 2 地址翻译。

例如：

Guest A:
IPA 0x40000000 → PA 0x08_0000_0000

Guest B:
IPA 0x40000000 → PA 0x18_0000_0000

不同 Guest 可以拥有相同 IPA，而通过 Stage 2 映射到不同物理地址。

7.1 Long-Descriptor 格式

虚拟化 + LPAE 引入新的页表格式：

long-descriptor（64-bit 描述符）

与传统 short-descriptor 共存。

Long-descriptor 特性：

64-bit 页表描述符；
最多三级页表；
支持 40-bit 物理地址；
支持 1GB / 2MB / 4KB 页；
支持 Stage 2 翻译；
支持 PXN 权限控制；
支持 Shareable 属性。

与短描述符类似：

使用 TTBR0/TTBR1 指向页表；
使用 TTBCR 控制地址空间划分。

区别：

Stage 1 可以使用 short 或 long descriptor；
Stage 2 只能使用 long descriptor。

7.2 Long-Descriptor 三级页表结构

对于 32-bit VA + 4KB 页：

VA[31:30] → Level 1 索引
VA[29:21] → Level 2 索引
VA[20:12] → Level 3 索引
VA[11:0]  → 页内偏移

页表结构：

Level 1
 |
 +-- Block descriptor → 1GB 区域
 |
 +-- Table descriptor
        |
        v
     Level 2
        |
        +-- Block descriptor → 2MB 区域
        |
        +-- Table descriptor
               |
               v
            Level 3
               |
               +-- Page descriptor → 4KB 页面

一次 Stage 1 翻译：

1	VA → L1 → L2 → L3 → PA

最多需要 3 次页表访问。

如果开启 Stage 2：

VA
 |
Stage 1
 |
IPA
 |
Stage 2
 |
PA

两个阶段都可能需要三级页表查询，因此最坏可能产生 6 次页表访问。

这也是为什么虚拟化系统依赖 TLB 缓存转换结果。

实例：一次 LPAE 地址翻译

VA = 0x0040_1234

Level 1:
VA[31:30] = 0
→ 查询 L1 Table[0]

Level 2:
VA[29:21] = 0x002
→ 查询 L2 Table[2]

Level 3:
VA[20:12] = 0x012
→ 查询 L3 Table[18]

得到:
VA 0x0040_1234 → PA 0x08_0000_2234

结果：

1 2	3 次页表查询完成地址翻译输出 40-bit 物理地址

7.3 VMID：为虚拟化而生的 TLB 标签

虚拟化扩展在 VTTBR 中引入 VMID（Virtual Machine ID），用于区分不同 Guest 的 Stage 2 地址空间。

传统系统：

1	ASID + VA → PA

ASID 用于区分不同进程。

虚拟化后：

Stage 1:

ASID + VA → IPA


Stage 2:

VMID + IPA → PA

VMID 用于区分不同 Guest。

例如：

Guest A:
VMID=1
IPA 0x40000000 → PA 0x80000000


Guest B:
VMID=2
IPA 0x40000000 → PA 0x90000000

即使两个 Guest 使用相同地址，TLB 也不会混淆。

因此，切换 Guest 时无需刷新整个 TLB，只需要切换 VTTBR 指向新的 Stage 2 页表。

VMID 是 ARMv7-A 虚拟化能够高效运行的重要硬件支持。

8. 关键要点总结

PL2 (Hyp mode) 是 ARMv7-A 虚拟化扩展的核心硬件增强——一个高于 Guest OS 的特权级别，仅存在于 Normal World，用于运行 Hypervisor。
Stage 2 翻译是虚拟化隔离的核心——地址转换流程为：

1	VA → IPA → PA

其中 Stage 1 由 Guest OS 控制，将 VA 转换为 IPA；Stage 2 由 Hypervisor 控制，将 IPA 转换为真实物理地址。Guest OS 认为 IPA 就是自己的物理地址，无法感知 Stage 2 的存在。

Stage 2 不受 Guest 控制——即使 Guest OS 关闭自己的 Stage 1（MMU disabled），Guest 的地址访问仍然受到 Hypervisor 管理的 Stage 2 约束。
三种地址翻译机制共存：

PL1&0 Stage 1：Guest OS 控制，VA → IPA；
PL1&0 Stage 2：Hypervisor 控制，IPA → PA；
PL2 翻译：Hypervisor 自身使用，VA → PA。

虚拟异常是 Hypervisor 注入的事件——物理异常由 Hypervisor 根据配置进行处理，必要时向 Guest 注入虚拟 IRQ/FIQ/Abort，让 Guest 以为自己直接处理硬件异常。
中断虚拟化让 Hypervisor 管理物理中断分发——物理中断可以路由到 Hyp 模式，由 Hypervisor 判断归属，并转换为虚拟中断交付给对应 Guest。
Guest 上下文切换只保存 CPU 状态，不搬移内存内容——切换时主要保存寄存器、系统寄存器、中断状态和定时器状态；通过切换 VTTBR 指向不同 Stage 2 页表，实现 Guest 内存隔离。
Hypervisor 与 TrustZone 是两条独立隔离路径——运行在 Normal World PL2 的 Hypervisor 无法控制 Secure World，Secure World 由 Monitor 和 Secure OS 管理。
LPAE 为虚拟化提供地址空间支持——将物理地址扩展到 40-bit（最大 1TB），并提供 long-descriptor 页表格式。Stage 2、VTTBR 和 HTTBR 使用 long-descriptor 格式。
VMID 用于区分不同 Guest 的 Stage 2 地址空间——与 ASID 一起帮助 TLB 区分不同虚拟机和进程，使 Guest 切换时无需刷新整个 TLB，提高虚拟化性能。
