从 GIC 硬件中断触发到 ISR 执行再到中断级上下文切换，完整解析 NuttX 如何在 ARMv7-A 上管理中断的注册、分发、响应与任务调度联动。

本文回答以下问题：硬件中断触发后 CPU 经历了哪些步骤才到达你注册的 ISR？GIC 如何决定哪个中断优先？为什么 ISR 中调用 sem_post() 不会立即切换任务而要等中断返回？enter_critical_section() 到底做了什么？读完后，你将能够理解中断从硬件到调度器的完整链路，并具备独立编写和调试 NuttX 中断驱动的能力。

1. 开篇：中断处理框架解决什么问题？

中断是嵌入式系统的”神经系统”——外设通过中断通知 CPU”我有数据了”或”我完成了”。但硬件只负责”打断 CPU 并跳转到固定地址”，其余所有问题都需要软件框架来解决：

识别：哪个设备产生了中断？（几十上百个中断源共享少量 IRQ 线）
分发：找到该中断对应的处理函数（ISR）
保护：ISR 执行期间如何防止数据竞争？
调度联动：ISR 唤醒了高优先级任务后，如何最快切换过去？

NuttX 的中断处理框架围绕 ARMv7-A 的 GIC（Generic Interrupt Controller）硬件构建，形成了一条从硬件触发到任务切换的完整链路。NuttX 官方文档（Documentation/implementation/interrupt_controls.rst）描述了中断控制的设计意图：中断处理应当尽可能短，复杂逻辑应交给任务上下文完成。

接下来先了解 GIC 硬件的基本架构——它是整个中断框架的物理基础。

2. GIC 硬件基础

ARMv7-A 处理器只有两条中断输入线：IRQ 和 FIQ。但一个 SoC 可能有上百个中断源（UART、SPI、DMA、定时器…）。GIC 负责将这些中断源汇聚、排优先级、路由到正确的 CPU 核心，最终拉高 CPU 的 IRQ 线。

2.1 GIC 的两个组件

+------------------+          +------------------+
| Distributor      |          | CPU Interface    |  (per-core)
| (system-wide)    |          | (MPCORE_ICC)     |
|                  |          |                  |
| - SPI enable     |  IRQ     | - Priority mask  |  IRQ/FIQ
| - SPI disable    | -------> | - ACK (ICCIAR)   | -------> CPU
| - Priority set   |          | - EOI (ICCEOIR)  |
| - CPU routing    |          |                  |
+------------------+          +------------------+

Distributor 管理所有 SPI 中断的使能、优先级和目标 CPU 路由；CPU Interface 负责优先级过滤、中断确认（ACK）和结束信号（EOI）。

Distributor（分发器）：管理所有中断源的使能、优先级、目标 CPU 路由。系统全局唯一。
CPU Interface（CPU 接口）：每个核心一个。负责优先级屏蔽、中断确认（ACK）、中断结束（EOI）信号。

这两个组件是真实的硬件模块，不是软件抽象。 GIC 是 ARM 公司定义的硬件 IP（规范见 ARM Generic Interrupt Controller Architecture Specification v2.0），SoC 厂商在集成 Cortex-A7/A9/A15 等 ARMv7-A 核心时会将 GIC 作为片上外设一并流片。Distributor 和 CPU Interface 各自拥有独立的 memory-mapped 寄存器空间：Distributor 寄存器组（GICD_*）映射在 MPCORE_ICD_BASE，CPU Interface 寄存器组（GICC_*）映射在 MPCORE_ICC_BASE。NuttX 代码中的 putreg32(val, GIC_ICDDCR) / getreg32(GIC_ICCIAR) 就是通过 MMIO 直接访问这些硬件寄存器。

2.2 三类中断

文件：arch/arm/src/armv7-a/gic.h:598-651

类型	ID 范围	特征	用途
SGI (Software Generated)	0–15	软件触发，per-CPU 私有	SMP 跨核通知（启动、调度、函数调用）
PPI (Private Peripheral)	16–31	硬件触发，per-CPU 私有	每核私有定时器、watchdog
SPI (Shared Peripheral)	32+	硬件触发，可路由到任意 CPU	UART、SPI、DMA 等外设中断

实例：qemu-armv7a 上的典型中断分配

ID 27: Global Timer (PPI)
ID 29: Secure Physical Timer (PPI)
ID 30: Non-secure Physical Timer (PPI) ← 系统 tick 定时器
ID 32: UART0 (SPI, first external interrupt)
ID 33: UART1 (SPI)
...

2.3 关键寄存器

后续所有代码都是对 GIC 寄存器的读写操作。这里先建立一张”寄存器速查表”，在阅读第 3-5 章时可随时回查。

文件：arch/arm/src/armv7-a/gic.h:107-277

Distributor 寄存器（基址 `MPCORE_ICD_VBASE`，系统唯一）

NuttX 宏	偏移	全称	作用	后文使用场景
`GIC_ICDDCR`	0x000	Distributor Control Register	bit[0]=1 使能 Group0 转发，bit[1]=1 使能 Group1 转发。写 0 则所有中断被 Distributor 截停	第 3 章初始化最后一步
`GIC_ICDISER(n)`	0x100+	Interrupt Set-Enable Register	写 1 使能对应中断（每 bit 对应一个 IRQ ID）。32 个中断一组	`up_enable_irq()`
`GIC_ICDICER(n)`	0x180+	Interrupt Clear-Enable Register	写 1 禁用对应中断。与 ICDISER 镜像，分开设计避免读-改-写竞争	第 3 章初始化时禁用所有 SPI
`GIC_ICDIPR(n)`	0x400+	Interrupt Priority Register	每个中断 8-bit 优先级（0=最高，255=最低）。4 个中断打包在一个 32-bit 寄存器中	第 3 章设置默认优先级 128
`GIC_ICDIPTR(n)`	0x800+	Interrupt Processor Targets Register	每个中断 8-bit CPU 掩码（bit0=CPU0, bit1=CPU1…）。决定中断路由到哪个核	第 3 章路由所有 SPI 到 CPU0
`GIC_ICDICFR(n)`	0xC00+	Interrupt Configuration Register	每中断 2-bit：`01`=电平触发 1-N 模型，`11`=边沿触发	第 3 章设置 SPI 为电平触发

Group 0 与 Group 1

上表中 GIC_ICDDCR 提到了 Group0 和 Group1——这是 GIC 对中断的一种安全分组机制。每个中断 ID 通过 Distributor 的 GIC_ICDGRPR(n) 寄存器被分配到其中一组：

分组	信号路径	典型用途
Group 0	FIQ（快速中断）	Secure 世界的中断（TrustZone 安全侧），如安全定时器、安全看门狗
Group 1	IRQ（普通中断）	Non-secure 世界的中断，即操作系统和应用使用的常规中断

ARM TrustZone 通过这种分组实现安全隔离：Secure 世界的中断走 FIQ，Non-secure 走 IRQ，两者互不干扰。GIC_ICDDCR 的两个 bit 分别控制这两组的总开关。

NuttX 的处理： NuttX 不使用 TrustZone 安全扩展，初始化时同时使能两组（GIC_ICDDCR_ENABLEGRP0 | GIC_ICDDCR_ENABLEGRP1），并通过 GIC_ICCICR 中的 FIQEN 位控制 Group 0 是否走 FIQ。在 qemu-armv7a 上，NuttX 将所有中断统一作为 IRQ 处理，Group 分组对功能没有实际影响——但寄存器中这两个 bit 必须都置 1，否则会有中断无法到达 CPU。

CPU Interface 寄存器（基址 `MPCORE_ICC_VBASE`，每核一份）

NuttX 宏	偏移	全称	作用	后文使用场景
`GIC_ICCICR`	0x00	CPU Interface Control Register	使能/禁用该核的中断接收。Group0/Group1 分别控制	第 3 章使能 CPU Interface
`GIC_ICCPMR`	0x04	Priority Mask Register	优先级阈值。只有优先级数值小于此值的中断才能通过（值越小优先级越高）。写 0xFF = 放行所有	第 3 章设置为 0xFF（全放行）
`GIC_ICCBPR`	0x08	Binary Point Register	决定优先级的哪些位参与”抢占比较”。值 = 7 表示没有任何位用于抢占——即禁用中断嵌套	第 3 章禁用嵌套
`GIC_ICCIAR`	0x0C	Interrupt Acknowledge Register	读取此寄存器有两个副作用：(1) 返回当前最高优先级 Pending 中断的 ID [9:0]；(2) 将该中断状态从 Pending → Active	第 5 章 `arm_decodeirq()`
`GIC_ICCEOIR`	0x10	End of Interrupt Register	写入中断 ID，通知 GIC 该中断处理完毕。中断状态从 Active → Inactive，GIC 可以再次触发	第 5 章中断处理完成后

寄存器地址计算

NuttX 中这些寄存器的实际地址 = 基址 + 偏移。以 GIC_ICCIAR 为例：

/* gic.h:110 */
#define GIC_ICCIAR_OFFSET    0x000c

/* gic.h:244 */
#define GIC_ICCIAR           (MPCORE_ICC_VBASE + GIC_ICCIAR_OFFSET)

MPCORE_ICC_VBASE 由板级硬件决定（qemu-armv7a 上为 GIC 外设映射的虚拟地址）。代码中 getreg32(GIC_ICCIAR) 就是一次 32-bit MMIO 读操作。

ICCIAR 寄存器位域

 31            13  12    10  9                 0
+----------------+--------+-------------------+
|   Reserved     |CPUSRC  |   Interrupt ID    |
+----------------+--------+-------------------+

**Interrupt ID [9:0]**：触发中断的 IRQ 编号（0-1019）。值 1023（0x3FF）表示”伪中断”（Spurious），即没有有效的 Pending 中断。
**CPUSRC [12:10]**：对于 SGI，指示是哪个 CPU 发送的。对于 SPI/PPI 此字段无意义。

了解了 GIC 硬件结构和寄存器含义，下面看 NuttX 如何在启动时配置它们。

3. GIC 初始化

GIC 上电后所有中断默认禁用、优先级未设置、路由未配置。不初始化就收不到任何中断。NuttX 在启动早期（nx_start() → up_irqinitialize() → arm_gic_initialize()）完成 GIC 配置。

3.1 CPU0 专属初始化：arm_gic0_initialize()

文件：arch/arm/src/armv7-a/arm_gicv2.c:165-225（关键摘录）

void arm_gic0_initialize(void)
{
  unsigned int nlines = arm_gic_nlines();

  /* 禁用所有 SPI 中断 */
  for (irq = GIC_IRQ_SPI; irq < nlines; irq += 32)
    {
      putreg32(0xffffffff, GIC_ICDICER(irq));
    }

  /* 设置所有 SPI 为电平触发、1-N 模型 */
  for (irq = GIC_IRQ_SPI; irq < nlines; irq += 16)
    {
      putreg32(0x55555555, GIC_ICDICFR(irq));
    }

  /* 设置优先级 = 128（中等）和目标 CPU = CPU0 */
  for (irq = GIC_IRQ_SPI; irq < nlines; irq += 4)
    {
      putreg32(0x80808080, GIC_ICDIPR(irq));
      putreg32(0x01010101, GIC_ICDIPTR(irq));
    }
}

只由 CPU0 在启动时执行一次，配置系统级的 SPI 中断。

3.2 每 CPU 初始化：arm_gic_initialize()

文件：arch/arm/src/armv7-a/arm_gicv2.c:241-378（关键摘录）

void arm_gic_initialize(void)
{
  /* 设置 SGI 和 PPI 优先级 */
  putreg32(0x80808080, GIC_ICDIPR(0));    /* SGI[0:3] */
  /* ... 其他 SGI/PPI 优先级 ... */

  /* 设置 Binary Point（不允许中断嵌套）*/
  putreg32(GIC_ICCBPR_NOPREMPT, GIC_ICCBPR);

  /* 设置优先级掩码（允许所有优先级的中断通过）*/
  putreg32(GIC_ICCPMR_MASK, GIC_ICCPMR);

  /* 使能 CPU Interface */
  iccicr = GIC_ICCICR_ENABLEGRP0 | GIC_ICCICR_ENABLEGRP1;
  putreg32(iccicr, GIC_ICCICR);

  /* 使能 Distributor */
  putreg32(GIC_ICDDCR_ENABLEGRP0 | GIC_ICDDCR_ENABLEGRP1, GIC_ICDDCR);
}

关键配置：中断嵌套默认禁用。GIC_ICCBPR_NOPREMPT 设置 Binary Point = 7，意味着 GIC 不会用优先级的任何位来做抢占比较——当一个中断正在处理时，即使更高优先级的中断到来也不会嵌套进入。

对比 FreeRTOS：FreeRTOS 在 Cortex-M 上通过 BASEPRI 寄存器允许高优先级中断嵌套。NuttX 在 ARMv7-A 上默认不嵌套——简化了 ISR 编写（不用考虑重入），代价是高优先级中断可能被低优先级中断延迟。

GIC 初始化完成后，中断可以触发了。下面看 CPU 收到 IRQ 后的第一步：汇编向量入口。

4. IRQ 向量入口：arm_vectorirq

当 IRQ 触发时，CPU 硬件只做三件事：保存 CPSR 到 SPSR_irq、保存返回地址到 LR_irq、跳转到 IRQ 向量地址。所有寄存器保存、栈切换、C 函数调用都必须由汇编代码完成。

4.1 完整汇编流程

文件：arch/arm/src/armv7-a/arm_vectors.S:171-278（关键摘录，完整函数约 107 行）

arm_vectorirq:
    /* Step 1: 修正返回地址（ARM IRQ 返回地址多了 4 字节）*/
    sub     lr, lr, #4

    /* Step 2: 将 LR_irq 和 SPSR_irq 保存到 SYS 模式栈 */
    srsdb   sp!, #PSR_MODE_SYS

    /* Step 3: 切换到 SYS 模式，禁用中断 */
    cpsid   if, #PSR_MODE_SYS

    /* Step 4: 保存通用寄存器到 SYS 栈 */
    stmdb   sp!, {r0-r12}

    /* Step 5: 保存修正后的用户 SP 和 LR */
    add     r1, sp, #(XCPTCONTEXT_SIZE-4*REG_R0)
    stmdb   sp!, {r1, r14}

    /* Step 6: 保存 FPU 寄存器（如果启用）*/
    savefpu sp, r1

    /* Step 7: 设置参数并调用 C 函数 */
    mov     r0, sp                  /* R0 = 寄存器帧指针 */
    mov     r4, sp                  /* R4 = 备份 SP（跨函数调用保留）*/

    /* Step 8: 切换到中断栈（如果配置了独立中断栈）*/
    setirqstack r1, r3              /* SP = g_intstacktop */

    bic     sp, sp, #7              /* 8 字节对齐 */
    bl      arm_decodeirq           /* 调用 C 分发函数 */

    /* Step 9: 恢复 SP 并切回 IRQ 模式 */
    mov     sp, r4
    restorefpu r0, r2
    cps     #PSR_MODE_IRQ

    /* Step 10: 从返回的 regs 指针恢复寄存器 */
    ldmia   r0, {r13, r14}^         /* 恢复用户 SP 和 LR */
    add     r14, r0, #8
    ldmia   r14!, {r0-r12}          /* 恢复 r0-r12 */
    rfeia   r14                      /* 异常返回（恢复 PC + CPSR）*/

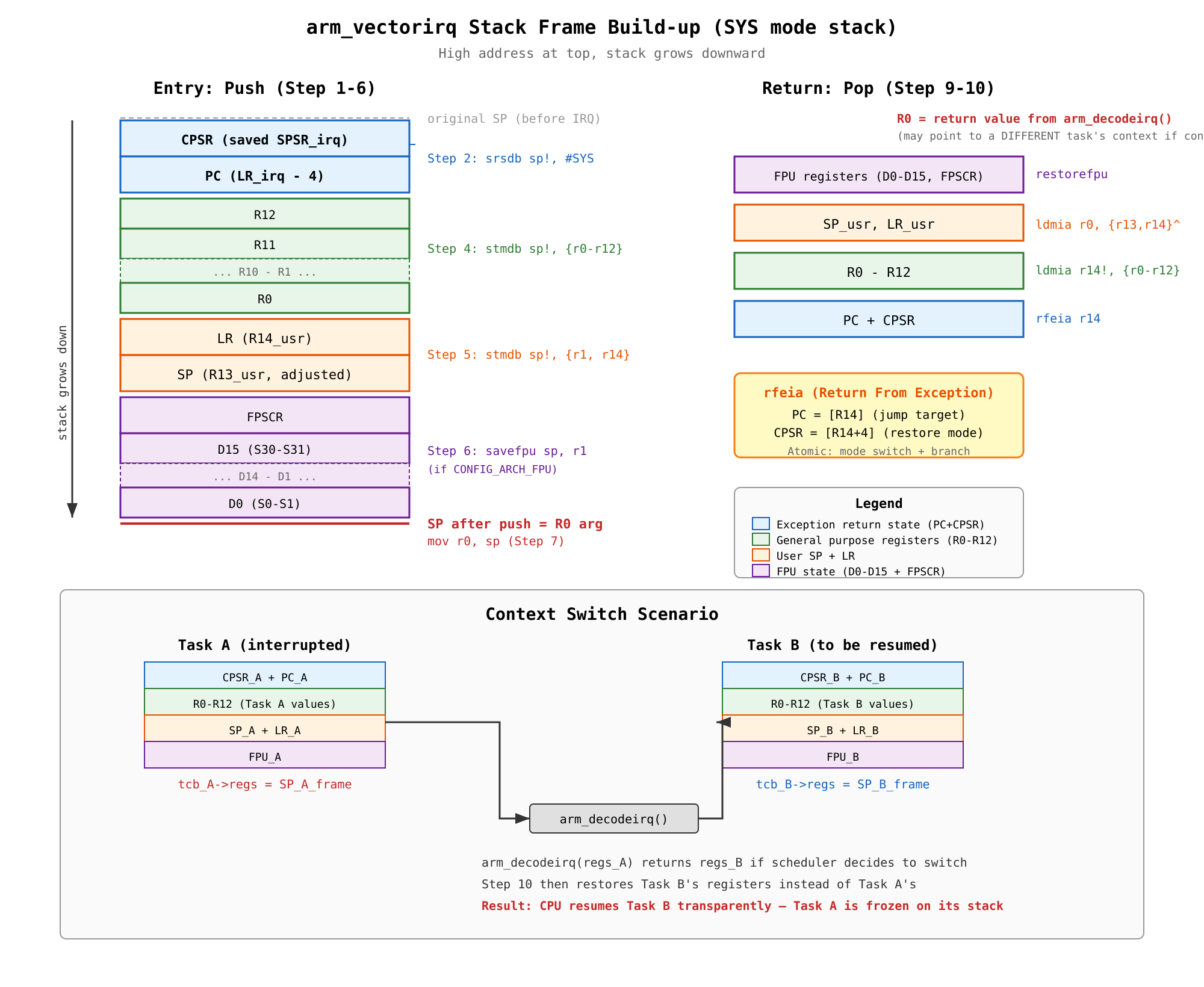

下图展示了压栈阶段（Step 1-6）构建的完整寄存器帧，以及出栈阶段（Step 9-10）的恢复过程。底部还展示了上下文切换场景——arm_decodeirq() 返回不同任务的 regs 指针时，Step 10 会恢复另一个任务的寄存器，实现透明的任务切换：

中断压栈

与 SVC 入口（arm_vectorsvc）的对比：

特征	arm_vectorirq (IRQ)	arm_vectorsvc (SVC)
返回地址修正	`sub lr, #4`（必须）	不需要
中断栈	切换到独立中断栈	不切换（用 SYS 栈）
返回值含义	可能指向不同任务的帧	同上
触发来源	硬件外设	软件 `SVC #0` 指令

关键洞察：arm_decodeirq() 的返回值 r0 可能指向一个不同任务的寄存器帧。如果 ISR 唤醒了更高优先级的任务，arm_doirq() 会返回新任务的 xcp.regs——汇编代码从这个新帧恢复寄存器，于是 CPU “返回”到了新任务，完成了中断级上下文切换。

4.2 关键观察

回顾整个 arm_vectorirq 流程，有两点核心设计值得特别注意：

观察 1：模式切换路径是 IRQ → SYS → IRQ

中断入口在 IRQ 模式下只停留数条指令（修正 LR、保存 banked 寄存器到内存），随即切到 SYS 模式完成所有实质工作（压栈、执行 C 分发函数），最后切回 IRQ 模式做异常返回。这样设计的原因：

SYS 模式的 SP 就是当前任务的栈指针——上下文帧保存在任务私有栈上，天然支持上下文切换（切换任务 = 切换帧指针）。
提前离开 IRQ 模式保护了 LR_irq 和 SPSR_irq 这两个 banked 寄存器——它们只有一份，停留在 IRQ 模式期间如果发生异常会被覆盖。
返回时必须切回 IRQ 模式，因为 ldmia {r13,r14}^（^ 后缀写入 USR 寄存器）和 rfeia（异常返回）都要求在特权异常模式下执行。

观察 2：C 分发函数运行在公共中断栈 g_intstacktop 上

压栈完成后，SP 被 setirqstack 切换到全局中断栈（大小由 CONFIG_ARCH_INTERRUPTSTACK 决定，per-core 一份）。arm_decodeirq() 及其调用的所有 ISR 都在这个公共栈上执行，不消耗任何任务栈空间。任务栈只承载上下文帧本身（固定大小），不随 ISR 复杂度增长。这意味着：

任务栈规划时无需考虑”最坏情况下 ISR 嵌套深度”——ISR 的栈开销被隔离到中断栈。
所有核共享中断栈（per-core），100 个任务也只有 1 份中断栈开销。
代价：中断栈大小必须覆盖最深的 ISR 调用链，如果设置不当会栈溢出（但影响范围是全系统而非单个任务）。

下面看 arm_decodeirq() 如何从 GIC 读取中断号并分发。

5. arm_decodeirq()：从 GIC 读取中断号

CPU 只知道”有 IRQ 发生了”，但不知道是哪个设备产生的。必须读 GIC 的 ICCIAR 寄存器才能获取中断 ID。

5.1 实现

文件：arch/arm/src/armv7-a/arm_gicv2.c:395-429

uint32_t *arm_decodeirq(uint32_t *regs)
{
  uint32_t regval;
  int irq;

  /* 读 GIC CPU Interface 的 Interrupt Acknowledge Register */
  regval = getreg32(GIC_ICCIAR);
  irq    = (regval & GIC_ICCIAR_INTID_MASK);   /* 提取中断 ID [9:0] */

  /* 忽略伪中断（ID = 1022 或 1023）*/
  if (irq < NR_IRQS)
    {
      regs = arm_doirq(irq, regs);             /* 分发到处理逻辑 */
    }

  /* 写 EOI 寄存器，通知 GIC 中断处理完成 */
  putreg32(regval, GIC_ICCEOIR);

  return regs;
}

读 GIC_ICCIAR 的副作用：这不仅仅是”读取”——GIC 会将该中断标记为 Active 状态（从 Pending → Active），并且如果有更低优先级的中断排队，它们会被阻塞直到 EOI。

写 GIC_ICCEOIR 的作用：告诉 GIC”我处理完了”。中断状态从 Active → Inactive，GIC 可以再次触发该中断（如果仍有 Pending）。

arm_decodeirq() 拿到中断号后调用 arm_doirq()——这是中断处理的核心 C 函数。

6. arm_doirq()：中断处理与上下文切换检测

ISR 运行在中断上下文中——它使用的是中断栈（或被中断任务的栈），不在任何任务的正常执行流中。如果 ISR 中直接做上下文切换，中断返回的寄存器帧会混乱。NuttX 的策略是：ISR 只修改调度器状态（就绪队列），实际切换延迟到中断返回时。

6.1 实现

文件：arch/arm/src/armv7-a/arm_doirq.c:56-129（关键摘录）

uint32_t *arm_doirq(int irq, uint32_t *regs)
{
  struct tcb_s *tcb = this_task();

  /* 保存当前任务的寄存器帧指针 */
  tcb->xcp.regs = regs;

  /* 标记进入中断上下文 */
  up_set_interrupt_context(true);

  /* 分发中断到注册的 ISR */
  irq_dispatch(irq, regs);

  /* ISR 可能唤醒了更高优先级的任务，重新获取当前最高优先级任务 */
  tcb = this_task();

  /* 关键：检测是否需要上下文切换 */
  if (regs != tcb->xcp.regs)
    {
      /* regs 不等 → 调度器已经切换了 g_readytorun 头部！ */
      struct tcb_s **running_task = &g_running_tasks[this_cpu()];

      /* 切换地址环境（KERNEL 模式）*/
      addrenv_switch(tcb);

      /* 更新调度器状态 */
      nxsched_switch_context(*running_task, tcb);

      *running_task = tcb;
      regs = tcb->xcp.regs;    /* 使用新任务的寄存器帧！ */
    }

  /* 清除中断上下文标志 */
  up_set_interrupt_context(false);

  return regs;   /* 返回给汇编——可能是不同任务的帧 */
}

6.2 上下文切换检测的工作原理（选读）

这是 NuttX 中断处理最精妙的设计。让我用一个场景走一遍：

时刻 T0: TaskA(prio=100) 正在运行，定时器中断触发
  arm_doirq(30, regs_of_TaskA):
    tcb->xcp.regs = regs_of_TaskA      // 保存 TaskA 帧

时刻 T1: irq_dispatch() → 调用定时器 ISR
  定时器 ISR 内部调用 sem_post() 唤醒 TaskB(prio=200)
    → nxsched_add_readytorun(TaskB)
    → TaskB 优先级更高，成为 g_readytorun 头部
    → TaskB->task_state = RUNNING
    → TaskA->task_state = READYTORUN

时刻 T2: irq_dispatch() 返回
  tcb = this_task()                     // = TaskB (g_readytorun 头部变了！)
  regs != tcb->xcp.regs ?              // regs = TaskA 的帧, tcb->xcp.regs = TaskB 的帧
  → YES! 需要上下文切换！
  regs = tcb->xcp.regs                 // 返回 TaskB 的帧

时刻 T3: arm_vectorirq 恢复路径
  ldmia r0, {r13, r14}^                // 从 TaskB 帧恢复 SP, LR
  ldmia r14!, {r0-r12}                 // 从 TaskB 帧恢复寄存器
  rfeia r14                             // "返回"到 TaskB（不是 TaskA！）

一句话总结：ISR 只管修改调度器状态（把 TaskB 放到链表头），arm_doirq() 通过比较寄存器帧指针检测变化，汇编代码根据返回的帧指针”返回”到不同的任务——无需显式调用任何切换函数。

上面展示了 ISR 直接修改调度器状态的场景。但复杂驱动（如网卡、SPI 设备）的中断处理不适合全部在中断上下文完成——NuttX 提供了 work_queue 机制来延迟处理。

7. 延迟处理：work_queue（NuttX 的”下半部”）

ISR 运行在中断上下文中，有多个限制：

中断栈有限（通常 2-4KB），不能有深层调用
不能阻塞（不能调用 sem_wait()、sleep() 等）
会延迟其他中断（NuttX 默认不嵌套，ISR 期间其他 IRQ 被屏蔽）

对于需要做 SPI/I2C 通信、大量数据处理或网络协议栈调用的中断，应在 ISR 中仅做最小工作（ACK 硬件 + 禁用中断），然后将实际处理交给内核工作线程。

7.1 work_queue API

文件：include/nuttx/wqueue.h:406

1 2	int work_queue(int qid, FAR struct work_s work, worker_t worker, FAR void arg, clock_t delay);

qid：HPWORK（高优先级工作线程）或 LPWORK（低优先级工作线程）
work：工作项结构体（通常嵌入在驱动私有数据中）
worker：延迟执行的函数（签名：void worker(FAR void *arg)）
arg：传递给 worker 的参数
delay：延迟多少 tick 后执行（0 = 立即排队）

7.2 HPWORK 与 LPWORK

工作队列	配置项	默认优先级	特征
`HPWORK`	`CONFIG_SCHED_HPWORK`	224（接近最高）	不应做阻塞操作，用于 ISR 延迟处理
`LPWORK`	`CONFIG_SCHED_LPWORK`	50（较低）	可做较长时间操作，用于非紧急后台任务

两者都是普通的内核线程——它们在任务上下文中运行，有自己的栈，可以做大多数内核操作（但 HPWORK 优先级高，不应长时间阻塞）。

7.3 实例：ICJx IO Expander 驱动的中断处理

文件：drivers/ioexpander/icjx.c:1081-1094（ISR）

static int icjx_interrupt(int irq, FAR void *context, FAR void *arg)
{
  FAR struct icjx_dev_s *priv = (FAR struct icjx_dev_s *)arg;

  /* 中断上下文中只做一件事：调度工作到 HPWORK
   * 注释原文："We do not want to do this in the interrupt handler
   * because SPI communication speed."
   */

  DEBUGVERIFY(work_queue(HPWORK, &priv->work, icjx_interrupt_worker,
                         (FAR void *)priv, 0));
  return OK;
}

文件：drivers/ioexpander/icjx.c:1013-1038（Worker，任务上下文）

static void icjx_interrupt_worker(void *arg)
{
  FAR struct icjx_dev_s *priv = (FAR struct icjx_dev_s *)arg;
  uint16_t isr;

  /* 禁用中断（防止 worker 执行期间重复触发）*/
  priv->config->enable(priv->config, false);

  /* 通过 SPI 读取中断状态寄存器（这在 ISR 中不能做——SPI 可能阻塞！）*/
  icjx_read(priv, ICJX_INT_STATUS_A, &isr, ICJX_NOB2);

  while (isr != 0)
    {
      /* 处理变化的 IO 引脚，调用用户注册的回调 */
      /* ... */
      icjx_read(priv, ICJX_INT_STATUS_A, &isr, ICJX_NOB2);
    }

  /* 重新使能中断 */
  priv->config->enable(priv->config, true);
}

模式总结：

ISR (interrupt context):          Worker (task context, HPWORK):
  - 极短（几行代码）                  - 可以做 SPI/I2C 通信
  - 禁用设备中断                      - 可以做数据处理
  - work_queue(HPWORK, ...)           - 完成后重新使能中断
  - return OK

7.4 与 Linux 下半部机制的对比

机制	Linux	NuttX 等价物
softirq	内核软中断，不可阻塞，per-CPU	无
tasklet	基于 softirq，不可阻塞	无
workqueue	内核线程，可阻塞	`work_queue(HPWORK/LPWORK, ...)` ← 唯一选项
threaded IRQ	中断线程化，可阻塞	HPWORK 工作线程（等效）

NuttX 用一个统一的 work_queue 机制覆盖了 Linux 需要多种机制处理的场景。设计哲学：嵌入式系统中断源少、处理逻辑相对简单，一个高优先级工作线程足够应对。

work_queue 解决了”ISR 太长”的问题。下面回到 ISR 注册本身——看 irq_attach() 如何将 ISR 绑定到中断号。

8. irq_attach() 与 irq_dispatch()：ISR 注册与分发

8.0 为什么需要软件分发？——ARMv7-A 的向量表限制

在理解 irq_attach() / irq_dispatch() 之前，需要先了解一个硬件事实：ARMv7-A 的异常向量表只有 8 个条目，所有外设中断共用其中一个入口。

ARMv7-A Exception Vector Table (仅 8 项):

  Offset    Exception
 +--------+---------------------------+
 | 0x00   | Reset                     |
 | 0x04   | Undefined Instruction     |
 | 0x08   | SVC (Supervisor Call)     |
 | 0x0C   | Prefetch Abort            |
 | 0x10   | Data Abort                |
 | 0x14   | (Reserved)                |
 | 0x18   | IRQ  ← 所有外设中断共用！ |
 | 0x1C   | FIQ                       |
 +--------+---------------------------+

无论是 UART、定时器、DMA 还是 SPI 触发中断，CPU 都跳到偏移 0x18 这同一个地址（即 arm_vectorirq）。硬件不会告诉你”是哪个设备”——必须读 GIC_ICCIAR 获取中断号，再通过软件查表找到对应的处理函数。

对比 Cortex-M（NVIC）： Cortex-M 的向量表有 16 + N 个条目（N = 外设中断数，可达数百个），每个外设中断有独立的入口地址。IRQ 33 触发时，CPU 硬件直接跳到向量表第 33 项指向的函数——不需要软件分发。这就是为什么 FreeRTOS 在 Cortex-M 上可以直接用硬件向量表注册 ISR，而 NuttX 在 ARMv7-A 上必须维护一张软件分发表。

Cortex-M (NVIC):                 ARMv7-A (GIC):
┌────────────────────┐           ┌───────────────────────┐
│ Vector[16] → UART  │           │ 0x18 → arm_vectorirq  │ (唯一入口)
│ Vector[17] → Timer │           │   read GIC_ICCIAR → ID│
│ Vector[18] → DMA   │           │   g_irqvector[ID]()   │ (软件查表)
│ ...                │           └───────────────────────┘
└────────────────────┘
  硬件直接跳转                      软件分发

理解了这个硬件背景，就能明白为什么 NuttX 需要 g_irqvector[] 数组 + irq_attach() 注册机制——它们本质上是用软件实现了 ARMv7-A 硬件缺失的”per-interrupt 向量表”。

8.1 处理函数表

文件：sched/irq/irq.h:50-59

struct irq_info_s
{
  xcpt_t handler;      /* ISR 函数指针 */
  FAR void *arg;       /* 传递给 ISR 的参数 */
  clock_t time;        /* 最大执行时间（监控用）*/
  uint32_t count;      /* 触发次数 */
};

文件：sched/irq/irq_initialize.c:53-57

1	struct irq_info_s g_irqvector[NR_IRQS];

启动时所有条目初始化为 irq_unexpected_isr（未注册中断的 panic 处理）。

8.2 irq_attach()：注册 ISR

文件：sched/irq/irq_attach.c:114-185

int irq_attach(int irq, xcpt_t isr, FAR void *arg)
{
  int ndx = IRQ_TO_NDX(irq);

  irqstate_t flags = spin_lock_irqsave(&g_irqlock);

  if (isr == NULL)
    {
      /* 注销：禁用中断，指向 panic 处理函数 */
      up_disable_irq(irq);
      isr = irq_unexpected_isr;
    }

  g_irqvector[ndx].handler = isr;
  g_irqvector[ndx].arg     = arg;

  spin_unlock_irqrestore(&g_irqlock, flags);
  return OK;
}

ISR 函数签名：int handler(int irq, FAR void *context, FAR void *arg)

irq：中断号
context：寄存器帧指针（通常不用）
arg：irq_attach() 时传入的自定义参数

8.3 irq_dispatch()：查表调用

文件：sched/irq/irq_dispatch.c:98-165

void irq_dispatch(int irq, FAR void *context)
{
  int ndx = IRQ_TO_NDX(irq);
  xcpt_t vector = g_irqvector[ndx].handler;
  FAR void *arg = g_irqvector[ndx].arg;

  /* 调用注册的 ISR */
  vector(irq, context, arg);
}

整个分发过程就是一次数组索引 + 函数指针调用——O(1) 复杂度。

9. enter_critical_section()：临界区保护

多任务系统中，共享数据可能被”任务 + 中断”或”多个 CPU”同时访问。enter_critical_section() 通过禁用中断（+ SMP 下的 spinlock）保证代码段的原子性。

9.1 ARMv7-A 实现（非 SMP）

文件：arch/arm/include/armv7-a/irq.h:367-380

static inline irqstate_t up_irq_save(void)
{
  unsigned int cpsr;
  __asm__ __volatile__ (
    "mrs    %0, cpsr\n"     /* 读当前 CPSR */
    "cpsid  i\n"            /* 禁用 IRQ（设置 CPSR.I 位）*/
    : "=r" (cpsr) : : "memory"
  );
  return cpsr;              /* 返回修改前的 CPSR（用于恢复）*/
}

static inline void up_irq_restore(irqstate_t flags)
{
  __asm__ __volatile__ (
    "msr    cpsr_c, %0"     /* 写回 CPSR 控制位（包含 I 位）*/
    : : "r" (flags) : "memory"
  );
}

enter_critical_section() = up_irq_save()（禁中断）+ 记录嵌套计数。
leave_critical_section() = 减计数 + up_irq_restore()（恢复中断状态）。

9.2 与 sched_lock() 的区别

特性	enter_critical_section()	sched_lock()
机制	禁用 CPU 中断（CPSR.I）	递增 lockcount 计数器
中断响应	被屏蔽	正常响应
保护范围	防止中断 + 防止切换	仅防止切换
SMP 行为	+ 全局 spinlock	仅本 CPU 有效
延迟影响	增加中断响应延迟	不影响中断响应
适用场景	极短临界区（几条指令）	较长临界区（允许中断响应）

原则：能用 sched_lock() 就不用 enter_critical_section()——前者对实时性的影响更小。

10. 中断栈

如果中断使用被中断任务的栈，每个任务都必须预留足够空间给中断处理（ISR + 可能的嵌套）。这浪费内存。独立中断栈让所有中断共享一块固定大小的栈空间，任务栈只需考虑自身需求。

10.1 配置与分配

文件：arch/arm/src/armv7-a/arm_vectors.S:796-828

#if !defined(CONFIG_SMP) && CONFIG_ARCH_INTERRUPTSTACK > 7
    .bss
    .balign 8
g_intstackalloc:
    .skip   ((CONFIG_ARCH_INTERRUPTSTACK + 4) & ~7)
g_intstacktop:

在 BSS 段分配固定大小的中断栈。arm_vectorirq 入口处通过 setirqstack 宏将 SP 切换到 g_intstacktop。

配置值的含义：

CONFIG_ARCH_INTERRUPTSTACK = 0：不使用独立中断栈（中断直接用任务栈）
CONFIG_ARCH_INTERRUPTSTACK = 4096：分配 4KB 中断栈

实践建议：对于 ARMv7-A KERNEL 模式，推荐设置 CONFIG_ARCH_INTERRUPTSTACK >= 2048——因为 ISR 中可能调用较深的内核函数（如 sem_post() → nxsched_add_readytorun()）。

11. 完整中断处理流程总览

下图展示了从硬件中断触发到上下文切换完成的完整时序：

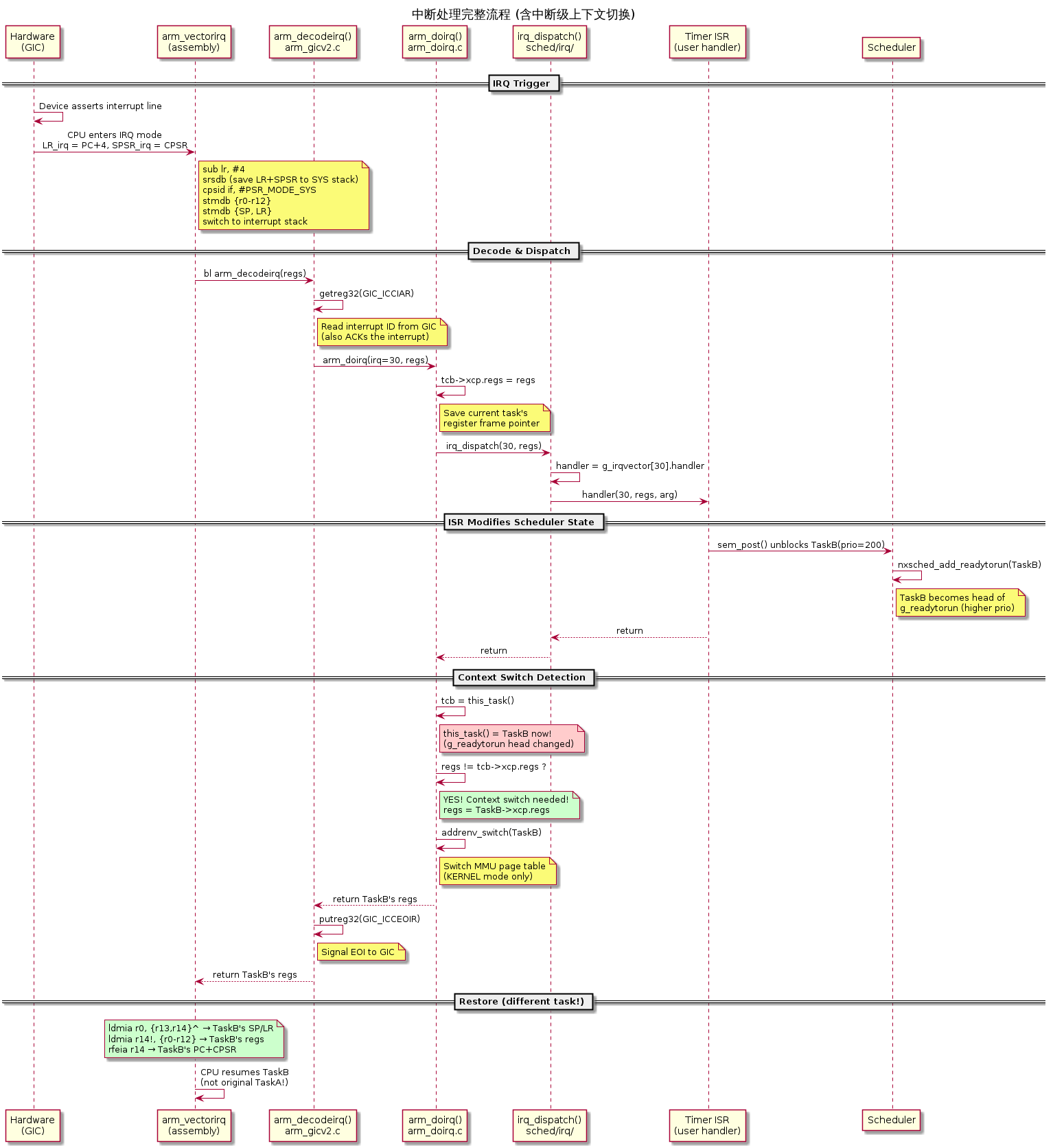

中断处理完整流程

将上面所有环节串起来：

Hardware IRQ asserted
  |
  v
[CPU] 保存 CPSR→SPSR_irq, PC→LR_irq, 切换到 IRQ 模式, 跳转向量
  |
  v
arm_vectorirq (assembly)                    arch/arm/src/armv7-a/arm_vectors.S:175
  ├─ sub lr, #4                             修正返回地址
  ├─ srsdb sp!, #PSR_MODE_SYS              保存 LR+SPSR 到 SYS 栈
  ├─ cpsid if, #PSR_MODE_SYS               切到 SYS 模式，禁中断
  ├─ stmdb sp!, {r0-r12}                   保存通用寄存器
  ├─ stmdb sp!, {r1, r14}                  保存修正 SP 和 LR
  ├─ setirqstack                            切换到中断栈
  └─ bl arm_decodeirq                       调用 C 函数
       |
       v
arm_decodeirq()                             arch/arm/src/armv7-a/arm_gicv2.c:395
  ├─ getreg32(GIC_ICCIAR)                  读 GIC，获取中断 ID + ACK
  ├─ arm_doirq(irq, regs)
  │    |
  │    v
  │  arm_doirq()                            arch/arm/src/armv7-a/arm_doirq.c:56
  │    ├─ tcb->xcp.regs = regs             保存当前帧到 TCB
  │    ├─ up_set_interrupt_context(true)
  │    ├─ irq_dispatch(irq, regs)           查 g_irqvector[] 表，调用 ISR
  │    │    └─ handler(irq, context, arg)   ← 用户注册的 ISR 执行
  │    │         (ISR 中可能 sem_post/信号 → 修改就绪队列)
  │    ├─ tcb = this_task()                 ISR 返回后重新获取最高优先级任务
  │    ├─ if (regs != tcb->xcp.regs)       检测上下文切换
  │    │    ├─ addrenv_switch(tcb)          切换 MMU 页表（KERNEL 模式）
  │    │    ├─ nxsched_switch_context()     更新调度状态
  │    │    └─ regs = tcb->xcp.regs        使用新任务的帧
  │    └─ return regs                       返回（可能是不同任务的帧）
  │
  └─ putreg32(regval, GIC_ICCEOIR)          写 EOI，通知 GIC 处理完成
     return regs
       |
       v
arm_vectorirq (restore path)
  ├─ ldmia r0, {r13, r14}^                 从返回的帧恢复 SP+LR
  ├─ ldmia r14!, {r0-r12}                  恢复 r0-r12
  └─ rfeia r14                              异常返回（PC+CPSR 从帧中加载）
       |
       v
[CPU] 以恢复的 CPSR 运行 → 可能是原任务，也可能是新任务

12. 对比分析

特性	NuttX (ARMv7-A GICv2)	Linux (ARMv7-A GICv2)	FreeRTOS (Cortex-M NVIC)
中断控制器	GIC，软件配置	同，+ irqdomain 抽象	NVIC，硬件优先级
中断嵌套	默认禁用	支持（threaded IRQ）	硬件自动嵌套
ISR 注册	`irq_attach(irq, handler, arg)`	`request_irq(irq, handler, flags, name, dev)`	直接写向量表
ISR 上下文	中断栈或任务栈	专用内核栈	任务栈（MSP 或 PSP）
上下文切换	中断返回时比较 regs 指针	`schedule()` 在 softirq/preempt 点	PendSV（延迟切换）
下半部机制	work_queue (HPWORK/LPWORK)	softirq / tasklet / workqueue	无（ISR 直接处理）
EOI 时机	ISR 返回后写 EOI	同	硬件自动（NVIC）
ISR 函数签名	`int f(int irq, void ctx, void arg)`	`irqreturn_t f(int irq, void *dev_id)`	`void f(void)`

NuttX 的设计取舍：

无下半部——ISR 中直接完成所有工作，简单但 ISR 不能太长
默认不嵌套——避免了复杂的重入问题，但可能增加高优先级中断的延迟
中断级上下文切换——比 FreeRTOS 的 PendSV 更直接（不需要额外的软中断），但实现复杂度在汇编层

13. 关键要点

**GIC 是 ARMv7-A 中断的”总管”**——管理几百个中断源的使能、优先级和 CPU 路由。NuttX 默认禁用中断嵌套。
arm_vectorirq 汇编入口做三件事：保存寄存器到 SYS 栈帧 → 切换到中断栈 → 调用 C 函数 arm_decodeirq()。
中断号从 GIC_ICCIAR 寄存器读取（arm_decodeirq()），读操作本身就是 ACK；处理完后写 GIC_ICCEOIR 表示 EOI。
**arm_doirq() 的核心逻辑是”比较帧指针”**——ISR 运行前保存 regs，运行后检查 this_task()->xcp.regs 是否变了。如果变了，说明调度器切换了任务，返回新帧给汇编代码。
ISR 中不直接切换任务——只修改调度器状态（nxsched_add_readytorun() 等）。实际切换延迟到 arm_doirq() 返回、汇编代码恢复寄存器时生效。
enter_critical_section() = cpsid i（禁 IRQ）+ SMP 下的 spinlock。比 sched_lock() 更重量级，应尽量缩短使用时间。
独立中断栈避免任务栈浪费——所有中断共享一块固定栈空间，推荐 >= 2048 字节。

14. 参考文件索引

文件路径	关键内容	引用行号
`arch/arm/src/armv7-a/arm_vectors.S`	arm_vectorirq 汇编入口、中断栈分配	171-278, 796-828
`arch/arm/src/armv7-a/arm_gicv2.c`	arm_decodeirq(), arm_gic0_initialize(), arm_gic_initialize()	165-429
`arch/arm/src/armv7-a/arm_doirq.c`	arm_doirq() 上下文切换检测	56-129
`arch/arm/src/armv7-a/gic.h`	GIC 寄存器定义、SPI/PPI/SGI ID	103-651
`arch/arm/include/armv7-a/irq.h`	up_irq_save/restore, up_interrupt_context, 帧布局	367-494
`sched/irq/irq.h`	struct irq_info_s, g_irqvector 声明	50-81
`sched/irq/irq_initialize.c`	g_irqvector[] 定义和初始化	53-90
`sched/irq/irq_attach.c`	irq_attach() ISR 注册	114-185
`sched/irq/irq_dispatch.c`	irq_dispatch() ISR 分发	98-165
`sched/irq/irq_csection.c`	enter/leave_critical_section()	258-463
`arch/arm/src/common/arm_internal.h`	g_intstackalloc/g_intstacktop 声明	201-204
`include/nuttx/wqueue.h`	work_queue() API 定义	406
`sched/wqueue/kwork_queue.c`	work_queue() 实现	70-157
`drivers/ioexpander/icjx.c`	ISR + worker 模式实例	1013-1094
`Documentation/implementation/interrupt_controls.rst`	NuttX 官方中断控制文档	全文

外部参考文档：

文档	说明
ARM Architecture Reference Manual (ARMv7-A/R)	异常模型、IRQ/FIQ 模式、CPSR 位定义
ARM Generic Interrupt Controller Architecture Specification (GIC v2.0)	ICCIAR/ICCEOIR 寄存器、优先级模型、Binary Point
NuttX Documentation: https://nuttx.apache.org/docs/latest/	官方中断配置和驱动开发指南
