前言
本文的初衷是对8086汇编语言的基本知识点进行汇总,参考的书籍是王爽编著的《汇编语言第三版》。
ch1 基础知识
汇编指令是机器指令的助记符,同机器指令一一对应。
在存储器中指令和数据没有任何区别,都是二进制信息。
一个CPU可以引出3种总线的宽度标志了这个CPU的不同方面的性能:
地址总线的宽度决定了CPU的寻址能力;
数据总线的宽度决定了CPU与其他器件进行数据传输时的一次数据传送量;
控制总线的宽度决定了CPU对系统中其他器件的控制能力。
8086CPU的地址总线的宽度为20,内存地址空间大小为1MB;
80386CPU的地址总线宽度为32,内存地址空间最大为4GB.
8086PC机内存地址空间分配的基本情况:
Ch2 寄存器组
8086CPU一共有14个寄存器,分别是:
- 通用寄存器:
AX、BX、CX、DX、
SI、DI、
SP、BP、IP、
- 段寄存器:
CS、SS、DS、ES、
PSW
其中,CS:IP
表示执行代码;SS:SP
表示栈顶;DS
表示当前的内存段地址
Q: CPU在执行 add al, 93H
指令时,al
的进位会加到ah
中吗?
A: 不会,al
和ah
被当做两个不相关的寄存器
Q: 8086CPU为什么要有段地址和偏移地址的概念,如CS:IP
A: 8086CPU的寻址范围是20位(1MB)
,但是地址总线只有16位
,因此用两个16位
表示一个20位
的地址
物理地址 = 段地址 * 16 + 偏移地址
= 基础地址 + 偏移地址
一个段可寻址的最大范围是64KB,因为偏移地址寄存器只有16位的。
Q: 指令和数据在内存中是没有区别的,什么时候把内存中的信息看做指令?
A: 被CS:IP
指向的内存单元看做是指令,被取址执行。
Q: MOV
指令可以修改CS:IP
吗?
A: 不可以。需要用专门的指令修改CS:IP
,如jmp
指令。
jmp 段地址:偏移地址 -> 修改CS、IP
jmp 某一合法寄存器 -> 修改IP
Ch3 寄存器(内存访问)
1. DS和[address]
内存访问示例:
1 | mov bx,1000H |
注意:不能直接把数据送给ds寄存器,需要寄存器中转。这是8086CPU硬件决定的
2. 栈
push
和pop
指令用于压栈和出栈SS:SP
指向栈顶元素8086CPU不保证对栈的操作不会越界,要程序员自己保证!
Q: mov
指令和push\pop
指令的区别?
A: mov
指令只需一步操作;但是push
和pop
需要两步。push
是先改变SP
,然后拷贝;pop
是先拷贝,再改SP
。
小结:栈段完全是我们自己的安排。CS:IP指向哪,就从哪取址执行;DS指向哪,就在哪操作内存;SS:SP指向哪,哪里就是栈顶。
Ch4 第一个程序
一段简单的汇编程序:
1 | assume cs:codesg |
Ch5 [BX]和loop程序
一段简单的代码:把内存ffff:0~ffff:b
单元中的数据复制到0:200~0:20b
中
1 | assume cs:code |
说明:用loop做循环,循环次数由cx决定; 可以明确指定段地址如es:[bx],否则默认用ds
Ch6 包含多个段的程序
1 | assume cs:b,ds:a,ss:c |
说明:
一个段中的数据的段地址可以由段名代表,偏移地址看它在段中的位置。
如想要将a作为数据段,则把a通过ax寄存器赋给ds即可(不能直接把a赋给ds,cpu不允许)
如想要把c作为栈段,则把c通过ax赋给ss即可,当然还要指定sp为段中的最高位置。
Ch7 更灵活的定位内存地址的方法
[idata]
用一个常量来表示地址,可以直接定位一个内存单元[bx]
用一个变量来表示内存地址,可用于间接定位一个内存单元[bx+idata]
用一个变量和常量表示地址,可在一个起始地址的基础上用变量间接定位一个内存单元[bx+si]
用两个变量表示内存地址[bx+si+idata]
用两个变量和一个常量表示内存地址
Ch8 数据处理的两个基本问题
1. bx、si、di和bp
- 在8086CPU中,只有这4个寄存器可以用在
“[...]”
中来进行内存单元的寻址 - 这4个寄存器可以单独出现,两两组合只能是:
bx和si,bx和di,bp和si,bp和di
- 只要在
[...]
中使用寄存器bp
,而指令中没有显式地给出段地址,则默认使用的是ss
2. 寻址方式综合
- 直接寻址:
[idata]
- 寄存器间接寻址:
[bx]
[si]
[di]
[bp]
//段地址默认是(ss)
- 寄存器相对寻址:
[bx+idata]
[si+idata]
[di+idata]
[bp+idata]
- 基址变址寻址:
[bx+si]
[bx+di]
[bp+si]
[bp+di]
- 相对基址变址寻址:
[bx+si+idata]
[bx+di+idata]
[bp+si+idata]
[bp+di+idata]
3. 指令要处理的数据有多长
- 通过寄存器名确定
如:ax是字操作,ah是半字操作
- 通过
word ptr
或byte ptr
指明
如:mov word ptr ds:[0],1
mov byte ptr ds:[0],1
- 其他方法
有些指令是默认的,比如push
和pop
都是字操作
4. div除法
除数有8位和16位两种,如果除数是8位,则被除数位16位;如果除数是16位,则被除数是32位。
格式:
1 | div reg |
举例:
1 | div byte ptr ds:[0] |
5. dup
举例说明:
1 | db 3 dup (0) |
Ch9 转移指令的原理
8086CPU的转移指令有几种 :
- 无条件转移指令(如jmp)
- 条件转移指令
- 循环指令(如loop)
- 过程
- 中断
1. offset操作符
功能:取得标号的偏移地址
1 | assume cs:codesg |
2. jmp
1 | jmp short 标号 ;近跳转到标号处,对IP的修改范围是-128~127 :只改IP,CS不变 |
3. jcxz
条件转移指令
所有的条件转移指令都是短转移!
功能:如果cx
不等于0,则跳转到标号的地方
4. loop指令
功能:(cx) = (cx) - 1
; 如果cx不等于0,则跳到标号的地方
Ch10 CALL和RET指令
1. ret和retf
ret
修改IP的内容,实现近转移
功能:
1 | (IP)=((ss)*16+(sp)) |
retf
修改CS IP的内容,实现远转移
功能:
1 | (IP)=((ss)*16+(sp)) |
2. call指令
功能:
(1) 将当前的IP
或CS和IP
压入栈中
(2) 转移
几种用法:
1 | call 标号 |
3. mul指令
被乘的两个数要么都是8位,要么都是16位
mul byte ptr ds:[0]
含义:(ax) = (al) * ((ds)*16+0)
mul word ptr [bi+si+8]
含义:
(ax) = (ax)* ((ds)*16+(bi)+(si)+8)结果的低16位
(dx) = (ax)* ((ds)*16+(bi)+(si)+8)结果的高16位
Ch11 标志寄存器
1 标志位介绍
- ZF标志
执行相关指令后,结果是否为0. - PF标志
结果所有的bit位中1的个数是否为偶数 - SF标志
结果是否为负(注意,要把运算操作数当作有符号数看才有意义) - CF标志
是否进位/借位(进行无符号数运算时) - OF标志
是否溢出(进行有符号运算时)
2 adc指令
- 带进位(CF)的加法,用来进行更大的加法运算
3 sbb指令
- 带借位(CF)的减法,用来进行更大的减法运算
3 cmp指令
- cmp指令相当于减法指令,只是不保存结果,但是会对标志寄存器产生影响。
以cmp ah,bh为例
(1) 如果sf = 1,而of = 0
说明结果为负,没有溢出,(ah) < (bh)
(2) 如果sf = 1,而of = 1
说明结果为负,有溢出,(ah) > (bh)
(3) 如果sf = 0,而of = 1
说明结果为正,有溢出,(ah) < (bh)
(4) 如果sf = 0,而of = 0
说明结果为正,没有溢出,(ah) ≥ (bh)
4 检测比较结果的条件转移指令
|指令|含义|检测的相关标志位|
|:—|:—:|—:|
|je|等于则转移|zf = 1|
|jne|不等于则转移|zf = 0|
|jb|低于则转移|cf = 1|
|jnb|不低于则转移|cf = 0|
|ja|高于则转移|cf = 0 且 zf = 0|
|jna|不高于则转移|cf = 1 或 zf = 1|
5 DF标志和串传送指令
cld, df = 0 每次操作后si、di递增
sti, df = 1 每次操作后si、di递减
movsb
((es)16 + (di)) = ((ds)16 + (si)), 如果df = 0,则di,si加1;如果df = 1, 则di,si减1.
同样还有 movsw
6 pushf和popf
Ch12 内中断
1 内中断的产生
- 除法错误
- 单步指令
- 执行into指令
- 执行int指令
2 中断向量表
8086PC中,中端向量表存放在内存地址0处
一个表项占两个字,高地址字节存放段地址,低地址字节存放偏移地址
3 中断过程
1 | (1) 取得中断类型码 |
4 中断处理程序和iret指令
中断处理程序必须是一直存储在内存的某段空间之中
中断程序的常规步骤:
1 | (1) 保存用到的寄存器 |
iret指令的功能:
pop IP
pop CS
popf
TF IF标志位
TF = 1,则产生单步中断,引发中断过程
IF = 1,响应可屏蔽中断, = 0则不响应
Ch13 int指令
1 int指令
执行一条int指令,相当于引发一个n号中断的中断过程,过程如下
1 | (1) 取得中断类型码 |
Ch14 端口
端口的读写
- in al, 20h
- out 20h,al
Ch15 外中断
外中断分为可屏蔽中断和不可屏蔽中断

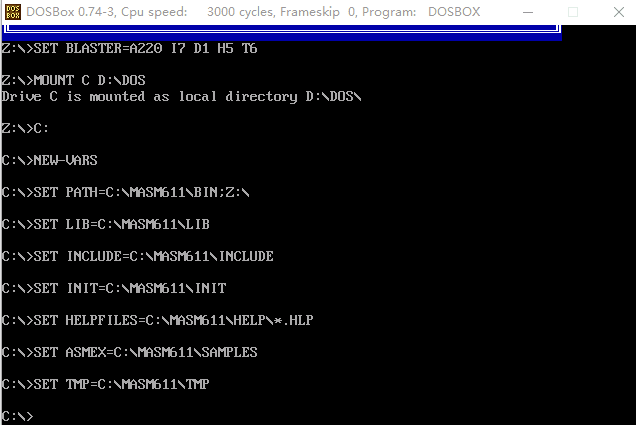

看个例子:依次在屏幕中央显示’a’~’z’,按下esc按键时,改变颜色
1 | cs:codesg |
